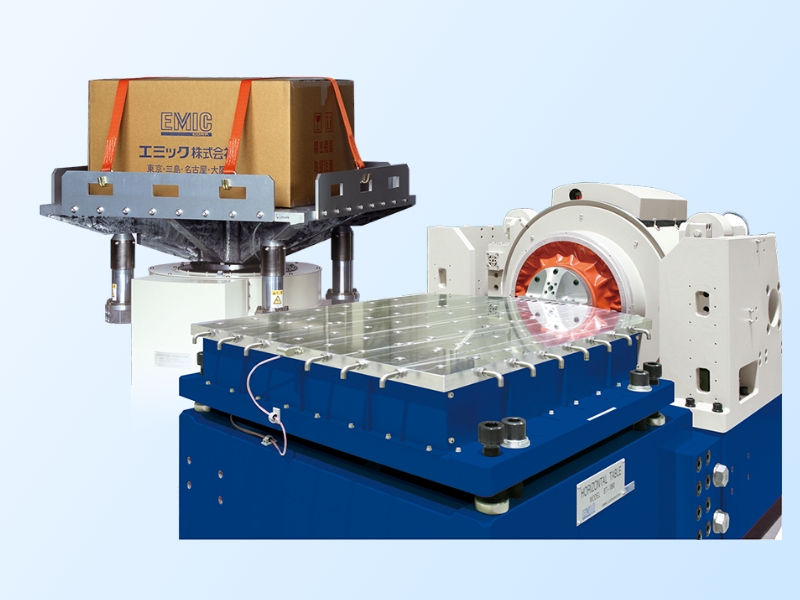

【輸送試験仕様】FTシリーズ　加振力2～60kN

「製品を安全に運ぶ」に特化した輸送包装振動試験装置

偏荷重モーメント強化や最大搭載質量を増量する機構を装備
格子型治具や外周フック付水平テーブルで梱包荷物の固定が容易
オイルレスの水平加振台でメンテナンスの負担が低減

仕様

項目/型式		FT-02K/100	FT-3K/40A	FT-8K/51	FT-16K/80	FT-26K/80	FT-35K/80	FT-60K/80
加振力	サイン	2.0 kN _0-p	3.0 kN _0-p	8.5 kN _0-p	16.0 kN _0-p	26.0 kN _0-p	35.0 kN_0-p	60.0 kN _0-p
	ランダム	1.0 kN rms	3.0 kN rms	8.5 kN rms	16.0 kN rms	26.0 kN rms	35.0 kN rms	60.0 kN _0-p
	ショック	3.0 kN _0-p	6.0 kN _0-p	17 kN _0-p	32.0 kN _0-p	57.2 kN _{0-p ^(注3)}	77.0 kN _0-p^(注3)	132 kN _0-p^(注3)
振動数範囲		～300 Hz	～2500 Hz	～3000 Hz	～2000 Hz	～2000 Hz	～2000 Hz	～2500 Hz
最大加速度		250 m/s²	667 m/s²	850 m/s²	640 m/s²	764 m/s²	833 m/s²	750 m/s²
最大速度		1.0 m/s	1.6 m/s	2.0 m/s	1.0 m/s	1.0 m/s	1.0 m/s	1.0 m/s
最大変位		25(ランダム時100) mm _p-p	40 mm _p-p	51 mm_p-p	80 mm _p-p	80 mm _p-p	80 mm _p-p	80 mm _p-p
最大搭載質量		60 kg	200～ kg	350～ kg	200～ kg	200～ kg	200～ kg	200～ kg
所要電力		7.0 kVA	7.3 kVA	19.5 kVA	27.8 kVA	32.0 kVA	47.8 kVA	68.3 kVA
ブレーカ容量(200/400V)		20/－ A	30/20 A	75/40 A	100/60 A	125/60 A	175/100 A	250/125 A
電源電圧		200 V	200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V
電源周波数		50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz
電源相数		3 ϕ	3 ϕ	3 ϕ	3 ϕ	3 ϕ	3 ϕ	3 ϕ
可動部質量		8 kg	4.5 kg	10 kg	25 kg	34 kg	42 kg	80 kg
許容偏心モーメント		70 N・m	60 N・m	500 N・m	350 N・m	500 N・m	700 N・m	1000 N・m
冷却方式		空冷	空冷	空冷	空冷	空冷	空冷	空冷
形式	振動発生機	Σ9515-AB/LAS	903-FN/FA/Z05	S085-AW/LA	916-AP/SLA	926-AP/SLA	936-AP/SLA	960-AP/SLA
	電力増幅器	369A-0101A-15LAS	369A-0101A-03	369A-0202A-085SF	369A-0503A	369A-0504A	369A-0505A	369A-1007A
	コンソールラック	CRD-1000-15LAS	CRD-1500-03	CRD-1500-085	CRD-2000-16	CRD-2000-26	CRD-2000-36	CRD-2000W-60
寸法	可動部取付パターン	PCD-100-03	PS-068	PCD-200	PCD-200	PCD-240	PCD-300	PCD-400

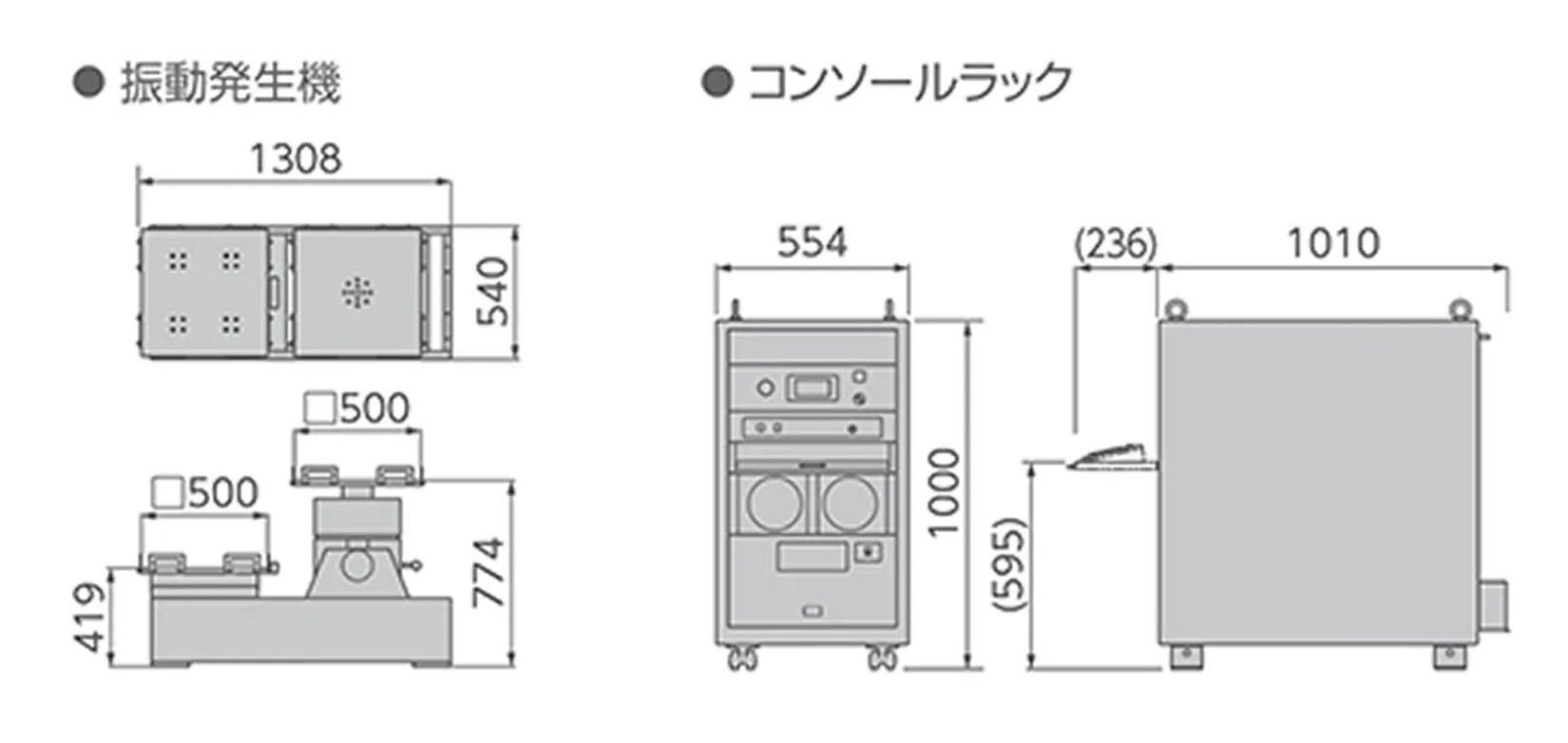

	振動発生機	W540×H822.5×D1308 mm	W630×H693×D588 mm	W797×H775×D625 mm	W950×H1029×D665 mm	W1082×H1163×D866 mm	W1186×H1255×D971 mm	W1461×H1375×D1115 mm
	コンソールラック	W554×H1000×D1010 mm	W554×H1462×D1010 mm	W554×H1462×D1010 mm	W554×H2000×D1010 mm	W554×H2000×D1010 mm	W554×H2000×D1010 mm	W1108×H2009×D1010 mm
	ブロワ	W474.5×H1040×D495 mm	W474.5×H1040×D753 mm	W411×H810×D525 mm	W707×H1681×D850 mm	W707×H1681×D850 mm	W869×H1856×D1094 mm	W1461×H1375×D1115 mm
質量	振動発生機	700 kg	350 kg	640 kg	1300 kg	2500 kg	3400 kg	5000 kg
	コンソールラック	160 kg	290 kg	300 kg	440 kg	530 kg	580 kg	800 kg
	ブロワ	32 kg	39 kg	60 kg	220 kg	220 kg	325 kg	450 kg
VTL-060		●	●	●	●	●	●	●
VTL-080		—	●	●	●	●	●	●
VTL-100		—	—	●	●	●	●	●
VTL-120		—	—	—	●	●	●	●

下限振動数は、使用する振動計測器に依存します。

振動試験装置を海外へ輸出する際は、加振力等の仕様により経済産業省の輸出許可が必要になる場合があります。詳細はお問い合わせください。

(注1)最大振動数は搭載する治具に依存しますので、詳細はお問い合わせください。

(注2)最大搭載質量は、偏荷重補強機構、搭載質量増量機構オプションの併用で増やすことができますので、ご相談ください。

(注3)ショック加振力の増力はパワーモジュールの追加で対応可能です。

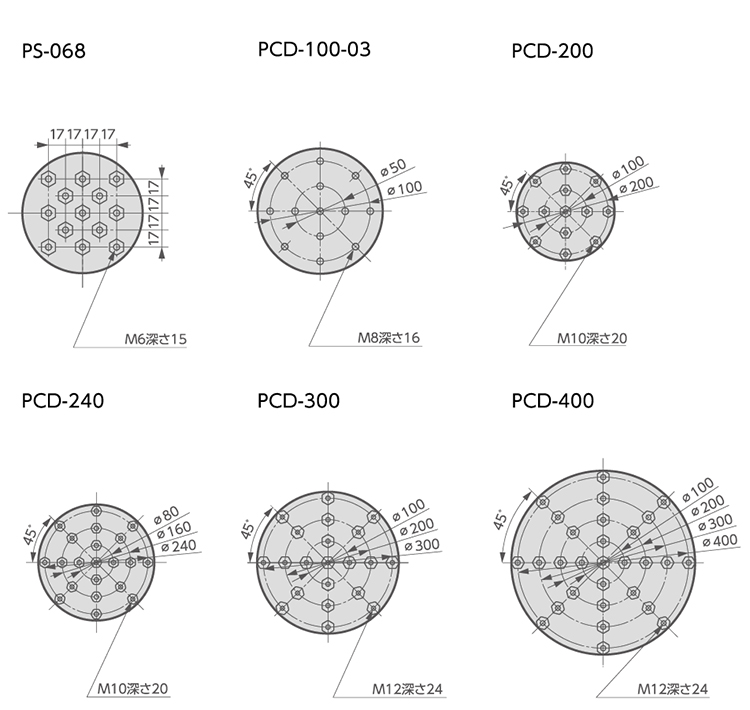

可動部取り付けパターン図

オプション

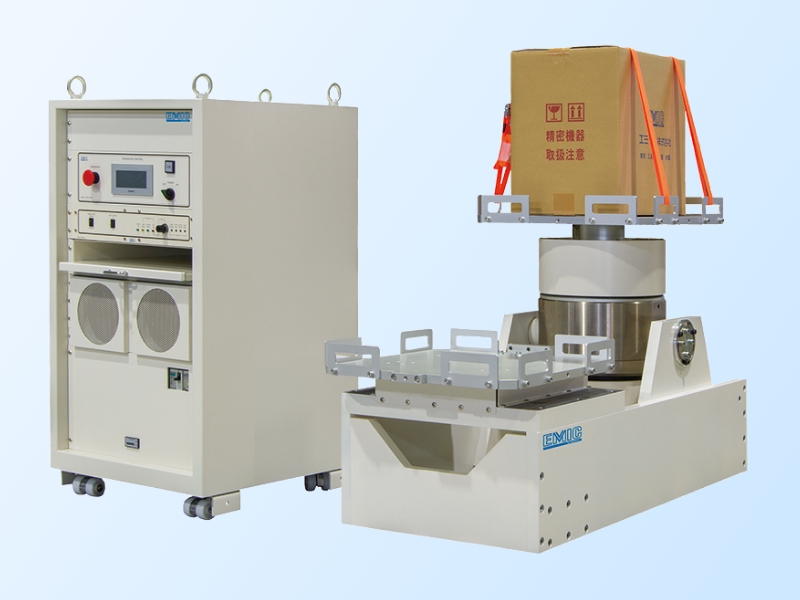

【輸送試験仕様】輸送包装振動試験装置 FT-02K/100　加振力0.2kN

1Hzから対応する低周波輸送試験用振動試験装置

低振動数域1Hzから最大300Hzまで、広帯域の振動数に対応した振動試験装置です。

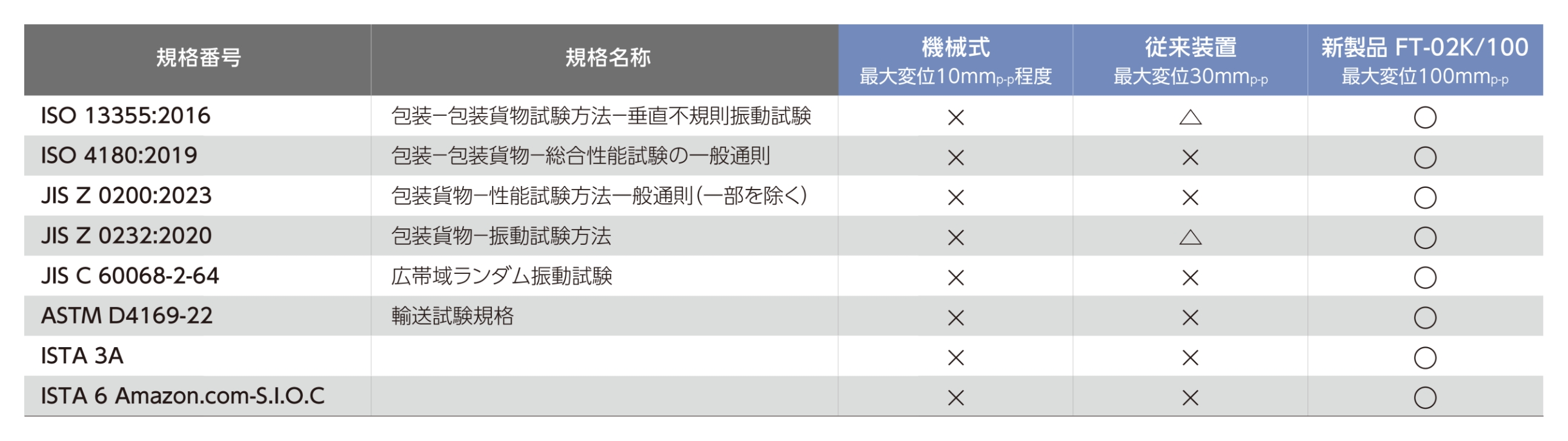

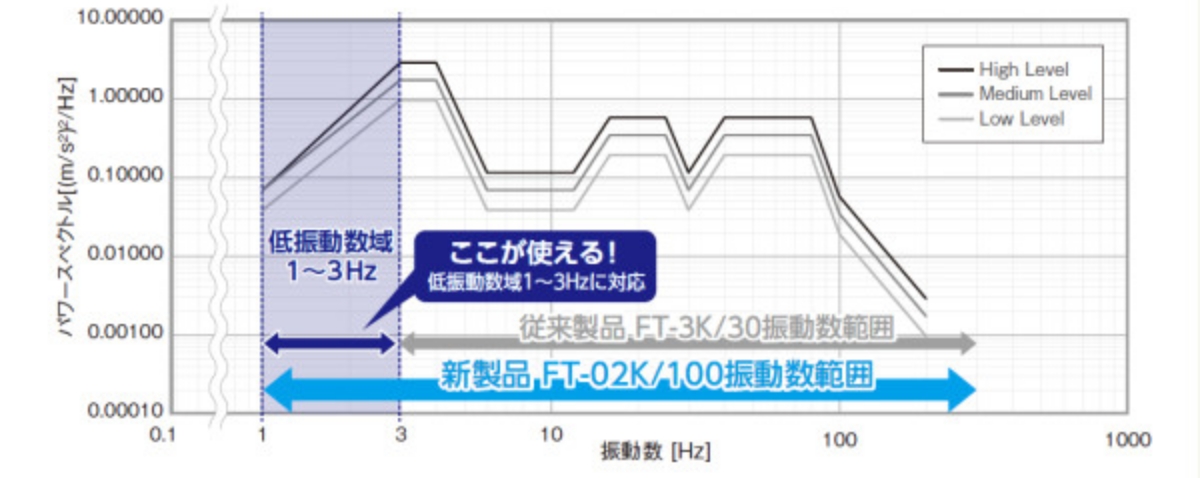

下限振動数1～3Hzの振動試験を実施できるため、「ASTM D4169-22」をはじめ、低振動数域1Hzを含む国内外の輸送試験規格にも対応可能です。

振動数1Hzからの低周波ランダム輸送試験に対応
中型・大型の大変位装置に比べ、装置導入費用を大幅に低減
永久磁石を採用した省電力設計
設置場所を選ばないコンパクト設計

仕様

型式	FT-02K/100
最大加振力	2000 N
振動数範囲	1～300 Hz
加振台テーブルサイズ	500 × 500 mm
搭載質量	60 ㎏以下
質量	262 kg
電源	3 ⌀ AC200V 50/60 Hz
