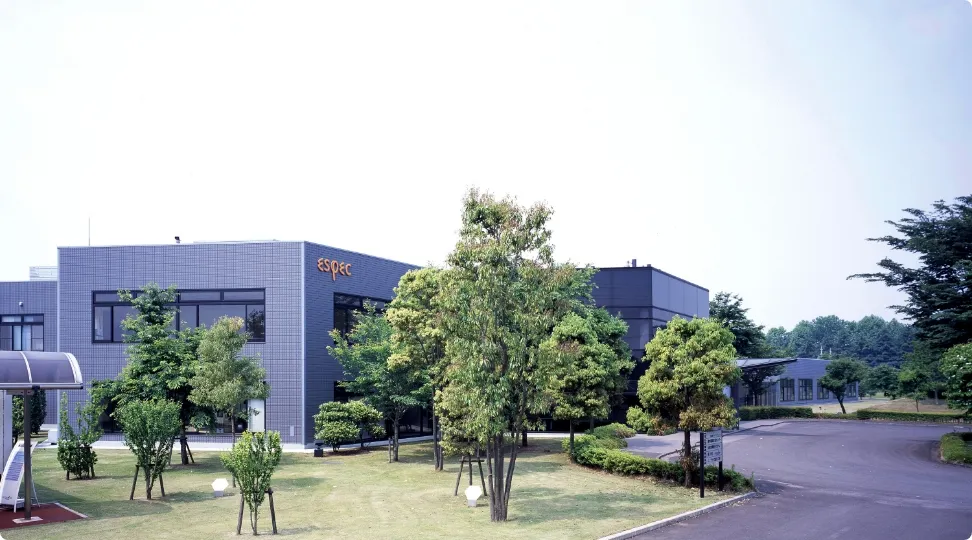

宇都宮受託試験センター
center
半導体や電子機器などの最先端技術や、多くの産業の信頼性試験、認証試験をサポート。
多くの自動車関連企業が集まる栃木県の宇都宮清原工業団地に開設し、車載電子機器の高衝撃試験に対応しています。( 試験条件：加速度1000m/s²、衝撃パルス作用時間11ms) 水平・垂直方向振動試験、温度湿度試験に対応する複合環境試験装置を設備しています。
アクセス
宇都宮受託試験センター
〒321-3231
栃木県宇都宮市清原工業団地23-1
エスペック株式会社宇都宮試験所内
TEL: 042-986-0861
アクセス
- JR 東北本線「宇都宮駅」よりタクシーで約30 分
- 北関東自動車道「宇都宮上三川I.C」より車で約25 分
受託試験設備

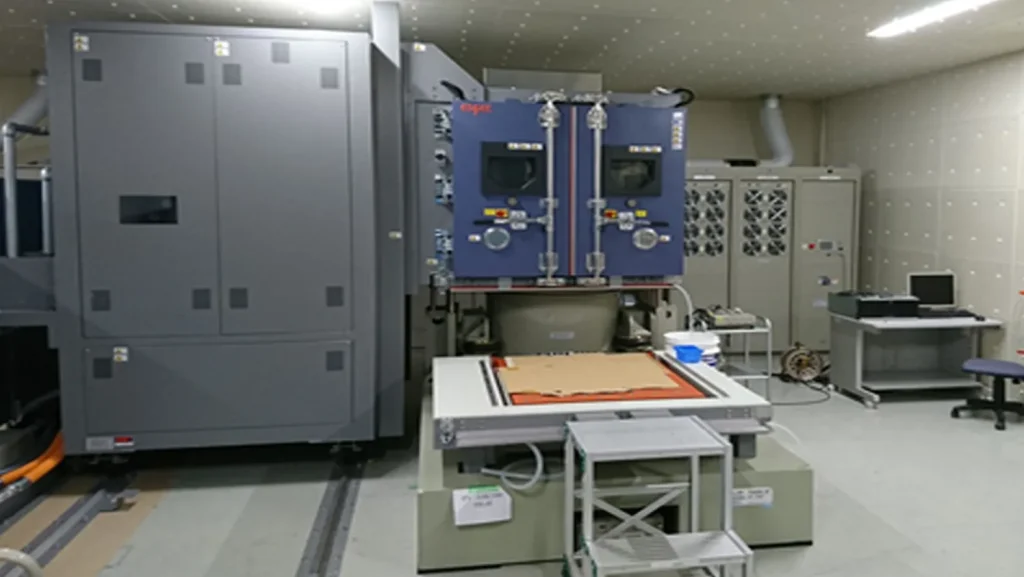

中型複合環境試験装置 FH-35K/60 T-1V
スペック
| 対応試験 | ・振動(垂直 • 水平) ・温度(垂直 • 水平) ・湿度(垂直 • 水平) | |
|---|---|---|
| 制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 | |
| 加振力 | サイン加振力 | 35 kN |
| ランダム加振力 | 35 kN | |
| ショック加振力 | 87.5 kN | |
| 許容偏心モーメント | 垂直加振 | 900 N•m |
| 水平加振 | ピッチング : 2.5 kN • m ローリング : 2.5 kN • m ヨーイング : 2.5 kN • m | |
| 周波数範囲 | 5～2200 Hz | |
| 最大加速度 | 1000 m/s2 | |
| 最大速度 | 2.0 m/s | |
| 最大変位 | 60 mm p-p | |
| 可動部質量 | 34 kg | |
| 最大搭載質量 | 400 kg | |
| 加振テーブル径 | φ330 mm | |
関連試験治具・アタッチメント
| 水平テーブル | ・品番 : ST-080 ・テーブル寸法 : 0.8×0.8 m ・上限周波数 : 2000 Hz ・質量 : 120 kg ・搭載質量 : 500 kg ・ボルト呼び径 : M10&M12 |
|---|---|
| 垂直テーブル① | ・品番 : VT-080 ・テーブル寸法 : 0.8×0.8 m ・上限周波数 : 500 Hz ・質量 : 82 kg ・ボルト呼び径 : M10 |
| 垂直テーブル② | ・品番 : VT-060 ・テーブル寸法 : 0.6×0.6 m ・上限周波数 : 500 Hz ・質量 : 26 kg ・ボルト呼び径 : M10 |
| 複合試験槽 | ・品番 : T-1V ・槽内寸法 : W1000×H1000×D1000 mm ・温度範囲 : -70～+200 ℃ ・湿度範囲 : 20～98% RH |
中型複合環境試験装置 FV-35K/100 T-1V
スペック
| 対応試験 | ・振動(垂直 • 水平) ・温度(垂直 • 水平) ・湿度(垂直 • 水平) | |
|---|---|---|
| 制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 | |
| 加振力 | サイン加振力 | 35 kN |
| ランダム加振力 | 35 kN rms | |
| ショック加振力 | 90 kN | |
| 許容偏心モーメント | 垂直加振 | 500 N•m |
| 水平加振 | ピッチング : 2.5 kN • m ローリング : 2.5 kN • m ヨーイング : 2.5 kN • m | |
| 周波数範囲 | 5～2000 Hz | |
| 最大加速度 | 814 m/s2 | |
| 最大速度 | 2.0 m/s 3.5 m/s (ショック) | |
| 最大変位 | 100 mm p-p | |
| 可動部質量 | 43 kg | |
| 最大搭載質量 | 200 kg | |
| 加振テーブル径 | φ330 mm | |
関連試験治具・アタッチメント
| 水平テーブル | ・品番 : ST-080 ・テーブル寸法 : 0.8×0.8 m ・上限周波数 : 2000 Hz ・質量 : 121.5 kg ・搭載質量 : 500 kg ・ボルト呼び径 : M10&M12 |
|---|---|
| 垂直テーブル① | ・品番 : VT-080 ・テーブル寸法 : 0.8×0.8 m ・上限周波数 : 300 Hz ・質量 : 43 kg ・ボルト呼び径 : M10 |
| 垂直テーブル② | ・品番 : VT-054 ・テーブル寸法 : φ540 ・上限周波数 : 2000 Hz ・質量 : 45 kg ・ボルト呼び径 : M10 |
| 複合試験槽 | ・品番 : T-1V ・槽内寸法 : W1000×H1000×D1000 mm ・温度範囲 : -70～+200 ℃ ・湿度範囲 : 20～98% RH |
