さいたま受託試験センター

center

世界最大級の大型試験装置を設備したエミック受託試験センターの拠点。

2009年5月関東地方を中心にした受託試験ニーズに対応するため、新たに開設しました。
当施設は埼玉県日高市にあり、関越自動車道、圏央道、中央自動車道、東京外環自動車道を利用することで、関東一円からアクセスがよく、利便性に優れます。設置されている試験装置は、大型振動試験装置、大型3軸サーボ型振動試験装置の設備をご利用いただけます。

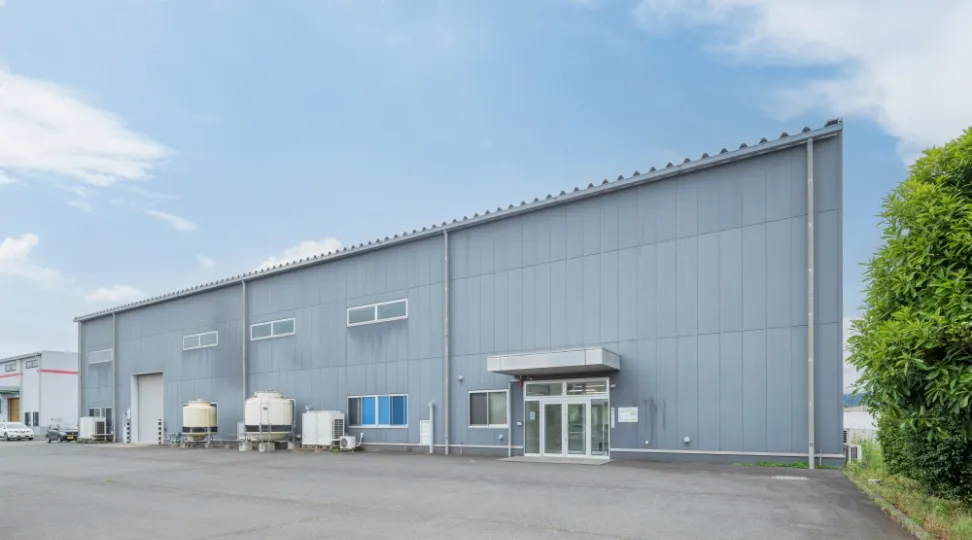

エミックさいたま受託試験センター外観

アクセス

さいたま受託試験センター

〒350-1203
埼玉県日高市大字旭ケ丘622-1
TEL: 042-986-0861

アクセス

  • 東武東上線「坂戸駅」南口よりタクシーで約15 分
  • JR川越線 「武蔵高萩駅」北口より徒歩で約20分
  • 圏央道（首都圏中央連絡自動車道）「圏央鶴ヶ島I.C」より車で約10 分
  • 関越道（関越自動車道）「鶴ヶ島I.C」より車で約15 分

施設紹介

フォークリフト

最大吊り上げ能力2.8ｔの天井クレーン、最大積載1.2ｔのフォークリフトを備えているため高重量の供試品に対する搬入搬出対応が可能です。供試品の設置等についてご懸念や疑問点がありましたらお気軽にお問い合わせください。

受託試験センター設備ドリンク

ご昼食・ドリンクサービス

受託試験でご来社の方にご昼食のお弁当・ドリンクのサービスがあり、当施設の中で快適にお過ごしいただけます。ご昼食をご希望の方は試験前日午前中までに営業担当者へご連絡ください。ドリンクは施設内自販機にてお好きなものをお選びいただけます。

受託試験センター設備　待機室・会議室

ミーティングルーム・その他​

大型モニタを備えたミーティングや控室（個室）を準備。駐車場あり。

受託試験設備

大型複合環境試験装置1号機 NES-200-650 PVC-252DWMZ(42S)P4H/V

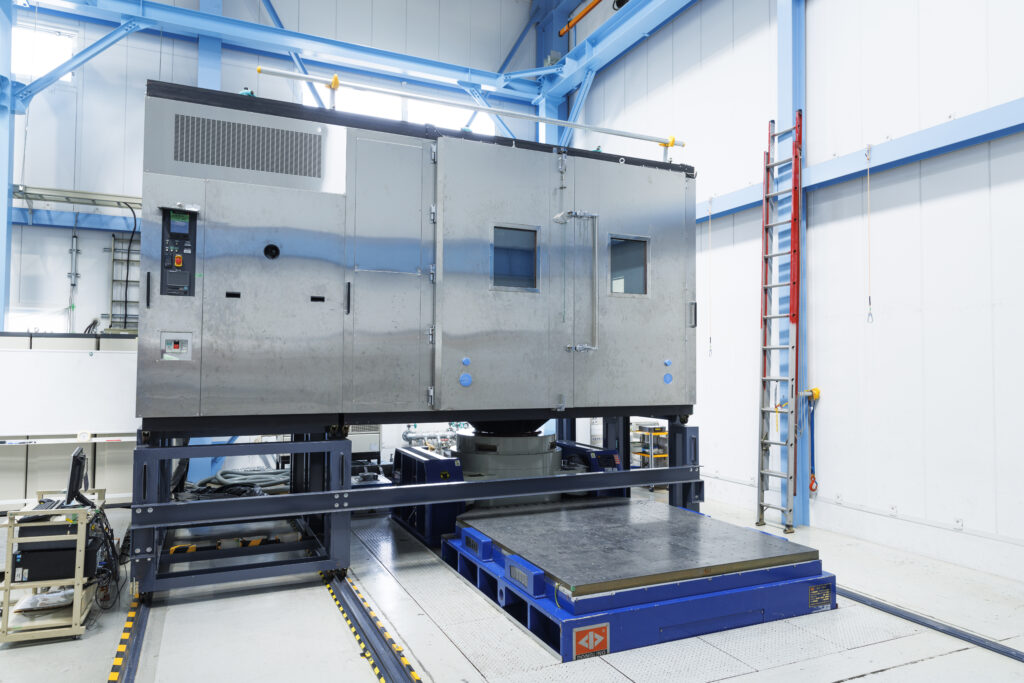

さいたま受託試験センター大型複合環境試験装置1号機 NES-200-650 PVC-252DWMZ(42S)P4H/V

スペック

対応試験・振動(垂直 • 水平)
・温度(垂直 • 水平)
・湿度(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力200 kN
ランダム加振力160 kN rms
ショック加振力400 kN
許容偏心モーメント垂直加振5000 N • m
水平加振ピッチング : 346.5 kN • m
ローリング : 337.5 kN • m
ヨーイング : 16.17 kN • m
周波数範囲2～2100 Hz
最大加速度1000 m/s2
最大速度2.0 m/s
最大変位51 mm p-p
可動部質量150 kg
最大搭載質量1600 kg
加振テーブル径φ650 mm

関連試験治具・アタッチメント

水平テーブル・品番 : LTT2020
・テーブル寸法 : 2.0×2.0 m
・上限周波数 : 1000 Hz
・質量 : 709 kg
・搭載質量 : 1600 kg
・ボルト呼び径 : M12
垂直テーブル①・品番 : VT1111
・テーブル寸法 : 1.1×1.1 m
・上限周波数 : 700 Hz
・質量 : 145 kg
・ボルト呼び径 : M12
垂直テーブル②・品番 : VT1515
・テーブル寸法 : 1.5×1.5 m
・上限周波数 : 400 Hz
・質量 : 290 kg
・ボルト呼び径 : M12
複合試験槽・品番 : PVC-252DWMZ(42S)P4H-V
・槽内寸法 : W2500×H2000×D2500 mm
・温度範囲 : -50～+175 ℃
・湿度範囲 : 20～98% RH
大型複合環境試験装置 NES-100-550 VC-152DAFZ(33S)P4

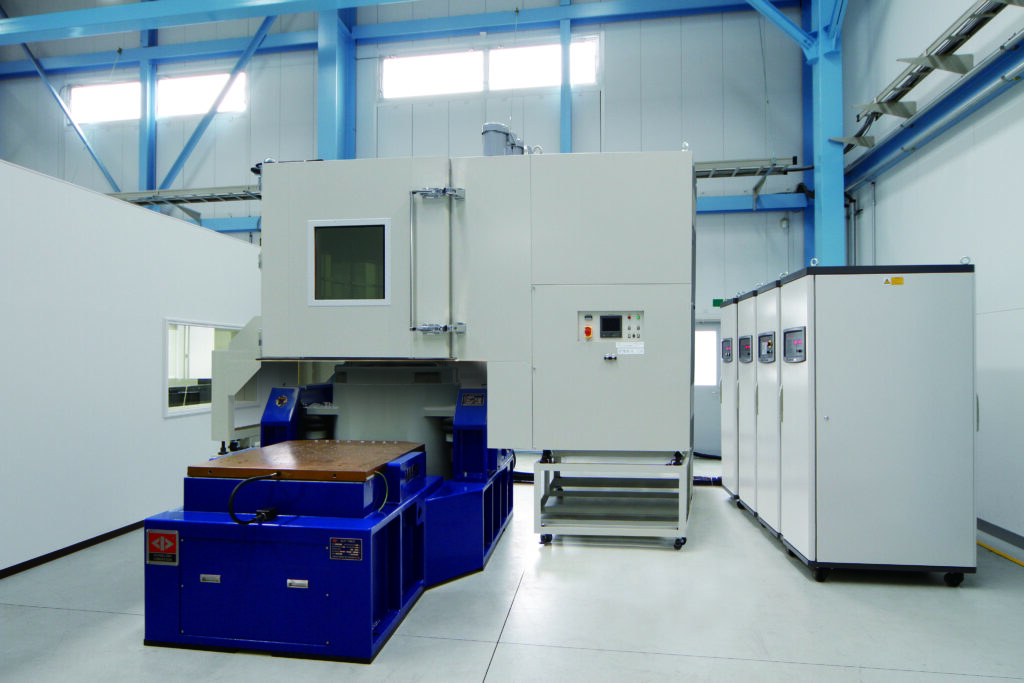

さいたま受託試験センター大型複合環境試験装置 NES-100-550 VC-152DAFZ(33S)P4

スペック

対応試験振動(垂直 • 水平)
温度(垂直 • 水平)
湿度(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力100 kN
ランダム加振力80 kN rms
ショック加振力200 kN
許容偏心モーメント垂直加振1500 N • m
水平加振ピッチング : 71 kN • m
ローリング : 16 kN • m
ヨーイング : 57.9 kN • m
周波数範囲2～2500 Hz
最大加速度1000 m/s2
最大速度2.0 m/s
最大変位51 mm p-p
可動部質量90 kg
最大搭載質量1000 kg
加振テーブル径φ550 mm

関連試験治具・アタッチメント

水平テーブル・品番 : LTB1010
・テーブル寸法 : 1.0×1.0 m
・上限周波数 : 2000 Hz
・質量 : 154 kg
・搭載質量 : 1000 kg
・ボルト呼び径 : M12
垂直テーブル①・品番 : VT1010
・テーブル寸法 : 1.0×1.0 m
・上限周波数 : 900 Hz
・質量 : 148 kg
・ボルト呼び径 : M12
垂直テーブル②・品番 : VT0808
・テーブル寸法 : 0.8×0.8 m
・上限周波数 : 1500 Hz
・質量 : 57 kg
・ボルト呼び径 : M12
複合試験槽・品番 : VC-152DAFZ(33S)P4
・槽内寸法 : W1500×H1400×D1200 mm
・温度範囲 : -40～+200 ℃
・湿度範囲 : 30～98% RH
中型振動試験装置 F-35000BDH/SLS36

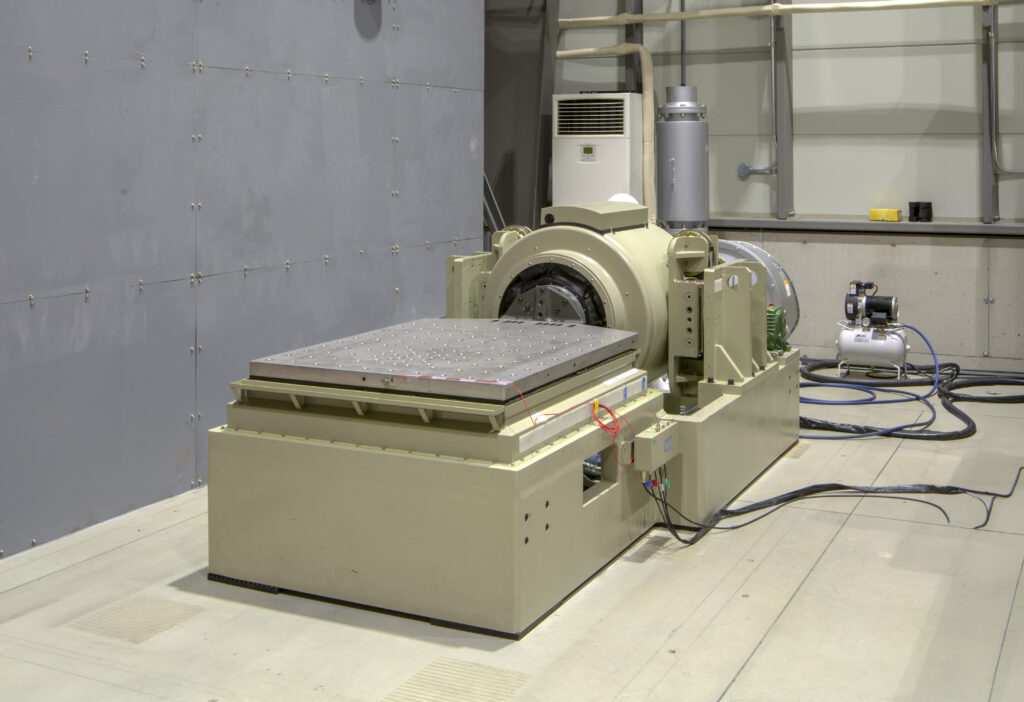

さいたま受託試験センター中型振動試験装置 F-35000BDH/SLS36

スペック

対応試験振動(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力35 kN
ランダム加振力24.5 kN rms
ショック加振力87.5 kN
許容偏心モーメント垂直加振700 N • m
水平加振ピッチング : 40 kN • m
ローリング : 40 kN • m
ヨーイング : 40 kN • m
周波数範囲5～2000 Hz
最大加速度833 m/s2
最大速度2.0 m/s
最大変位100 mm p-p
可動部質量42 kg
最大搭載質量200 kg
加振テーブル径φ330 mm

関連試験治具・アタッチメント

水平テーブル・品番 : ST-100-36
・テーブル寸法 : 1.0×1.0 m
・上限周波数 : 1500 Hz
・質量 : 135 kg
・搭載質量 : 1000 kg
・ボルト呼び径 : M12
垂直テーブル・品番 : VT-080
・テーブル寸法 : 0.8×0.8 m
・上限周波数 : 500 Hz
・質量 : 57 kg
・ボルト呼び径 : M12
中型複合環境試験装置1号機 NES-40LS4-445 VC-122DAFZ(33S)P4

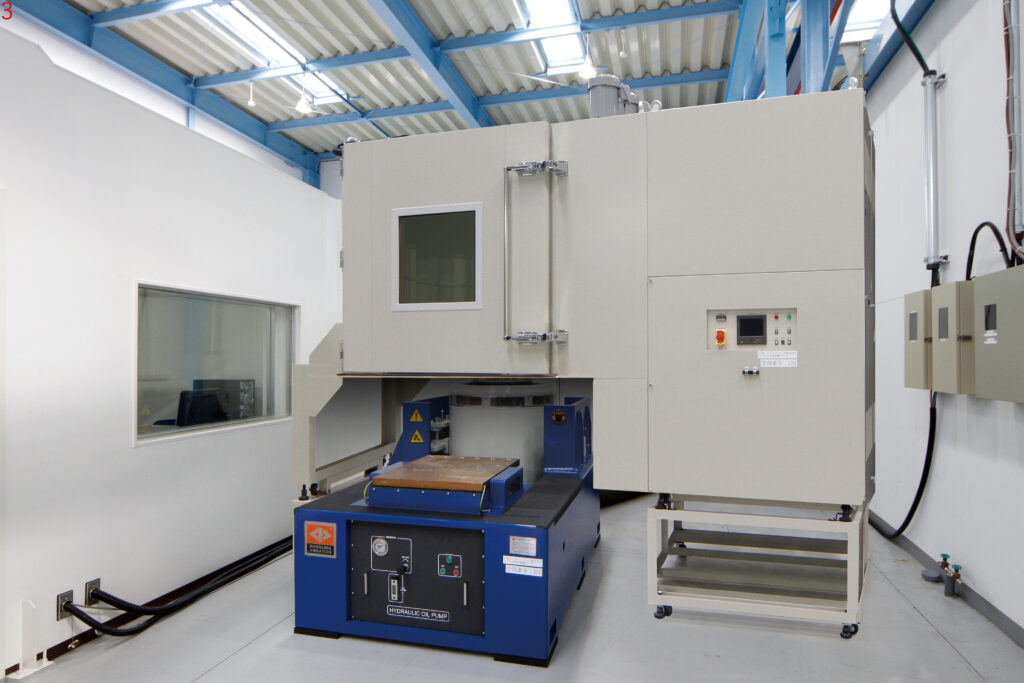

さいたま受託試験センター中型複合環境試験装置1号機 NES-40LS4-445 VC-122DAFZ(33S)P4

スペック

対応試験振動(垂直 • 水平)
温度(垂直 • 水平)
湿度(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力40 kN
ランダム加振力32 kN rms
ショック加振力80 kN
許容偏心モーメント垂直加振500 N • m
水平加振ピッチング : 3.3 kN • m
ローリング : 3.6 kN • m
ヨーイング : 0.216 kN • m
周波数範囲5～2600 Hz
最大加速度900 m/s2
最大速度2.0 m/s
最大変位100 mm p-p
可動部質量45 kg
最大搭載質量500 kg
加振テーブル径φ445 mm

関連試験治具・アタッチメント

水平テーブル・品番 : LT0606
・テーブル寸法 : 0.6×0.6 m
・上限周波数 : 2000 Hz
・質量 : 55 kg
・搭載質量 : 500 kg
・ボルト呼び径 : M10
垂直テーブル・品番 : VT-0606
・テーブル寸法 : 0.6×0.6 m
・上限周波数 : 2000 Hz
・質量 : 40 kg
・ボルト呼び径 : M10
複合試験槽・品番 : VC-122DAFZ(33S)P4
・槽内寸法 : W1200×H1200×D900 mm
・温度範囲 : -40～+200 ℃
・湿度範囲 : 30～98% RH
中型複合環境試験装置2号機 NES-40LS4-445 VC-122DAFZ(33S)P4
さいたま受託試験センター中型複合環境試験装置1号機 NES-40LS4-445 VC-122DAFZ(33S)P4

スペック

対応試験振動(垂直 • 水平)
温度(垂直 • 水平)
湿度(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力40 kN
ランダム加振力32 kN rms
ショック加振力80 kN
許容偏心モーメント垂直加振500 N • m
水平加振ピッチング : 3.3 kN • m
ローリング : 3.6 kN • m
ヨーイング : 0.216 kN • m
周波数範囲5～2600 Hz
最大加速度900 m/s2
最大速度2.0 m/s
最大変位100 mm p-p
可動部質量45 kg
最大搭載質量500 kg
加振テーブル径φ445 mm

関連試験治具・アタッチメント

水平テーブル・品番 : LT0606
・テーブル寸法 : 0.6×0.6 m
・上限周波数 : 2000 Hz
・質量 : 55 kg
・搭載質量 : 500 kg
・ボルト呼び径 : M10
垂直テーブル・品番 : VT-0606
・テーブル寸法 : 0.6×0.6 m
・上限周波数 : 2000 Hz
・質量 : 40 kg
・ボルト呼び径 : M10
複合試験槽・品番 : VC-122DAFZ(33S)P4
・槽内寸法 : W1200×H1200×D900 mm
・温度範囲 : -40～+200 ℃
・湿度範囲 : 30～98% RH
大型複合環境試験装置2号機 NES-200-650 PVC-252DWMZ(42S)P4H/V

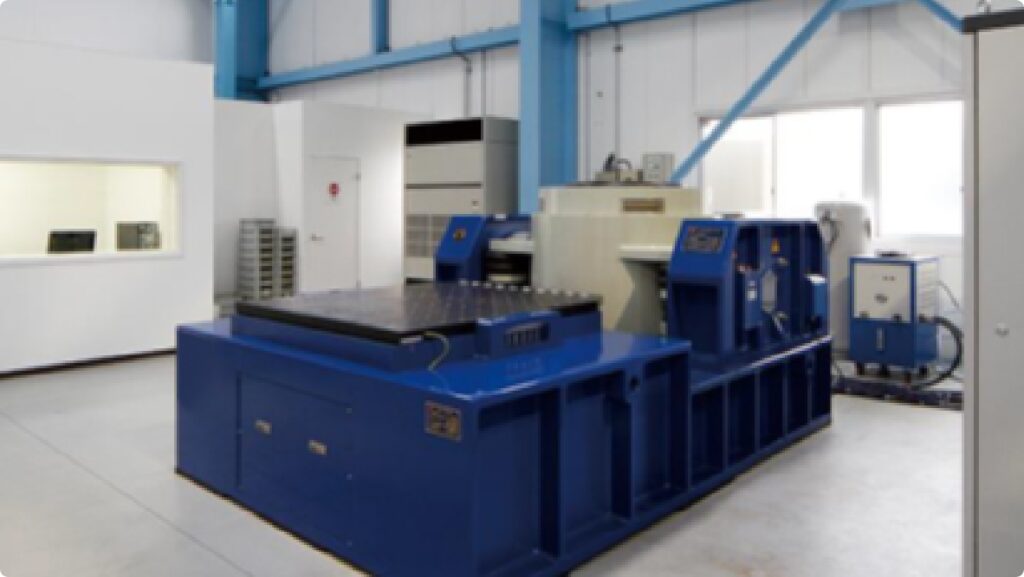

さいたま受託試験センター大型複合環境試験装置2号機 NES-200-650 PVC-252DWMZ(42S)P4H/V

スペック

対応試験振動(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力200 kN
ランダム加振力160 kN rms
ショック加振力400 kN
許容偏心モーメント垂直加振5000 N • m
水平加振ピッチング : 43 kN • m
ローリング : 43 kN • m
ヨーイング : 5 kN • m
周波数範囲2～2100 Hz
最大加速度1000 m/s2
最大速度2.0 m/s
最大変位51 mm p-p
可動部質量150 kg
最大搭載質量1600 kg
加振テーブル径φ650 mm

関連試験治具・アタッチメント

水平テーブル・品番 : LTT1212
・テーブル寸法 : 1.2×1.2 m
・上限周波数 : 2000 Hz
・質量 : 258 kg
・搭載質量 : 1600 kg
・ボルト呼び径 : M12
垂直テーブル①・品番 : VT1111
・テーブル寸法 : 1.1×1.1 m
・上限周波数 : 700 Hz
・質量 : 145 kg
・ボルト呼び径 : M12
垂直テーブル②・品番 : VT1515
・テーブル寸法 : 1.5×1.5 m
・上限周波数 : 400 Hz
・質量 : 290 kg
・ボルト呼び径 : M12
複合環境試験装置 NES-10-240 VC-952A-70150-O

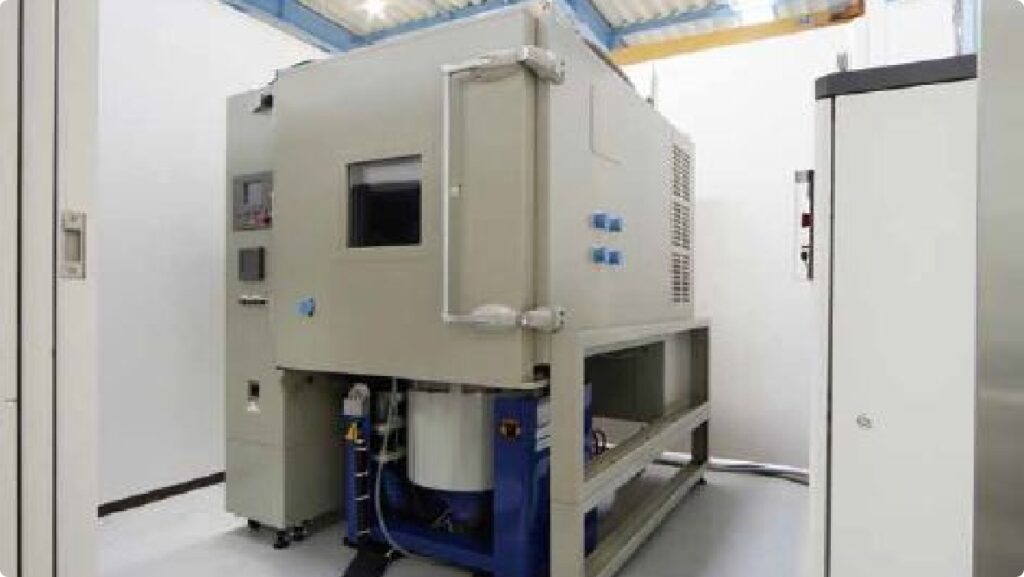

さいたま受託試験センター複合環境試験装置 NES-10-240 VC-952A-70150-O

スペック

対応試験振動(垂直 • 水平)
温度(垂直 • 水平)
湿度(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力10 kN
ランダム加振力8 kN rms
ショック加振力20 kN
許容偏心モーメント垂直加振300 N • m
水平加振 —
周波数範囲5～3000 Hz
最大加速度1000 m/s2
最大速度1.8 m/s
最大変位51 mm p-p
可動部質量10 kg
最大搭載質量300 kg
加振テーブル径φ240 mm

関連試験治具・アタッチメント

複合試験槽・品番 : VC-952A-70150-O
・槽内寸法 : W950×H950×D950 mm
・温度範囲 : -70～+150 ℃
・湿度範囲 : 30～98% RH
温湿度試験槽 PS-200W-4020RS

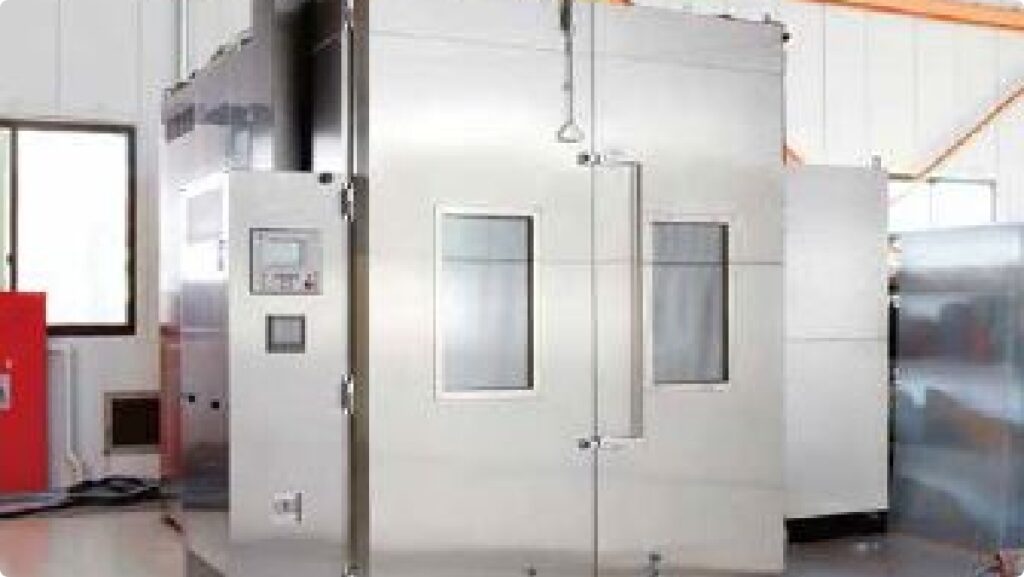

さいたま受託試験センター温湿度試験槽 PS-200W-4020R

スペック

対応試験—
槽内寸法W2000×H2380×D2200 mm
温度範囲-40～+200 ℃
湿度範囲20～98% RH
耐荷重1000kg
大型振動試験装置 EL-DMA-48DR/4022-45

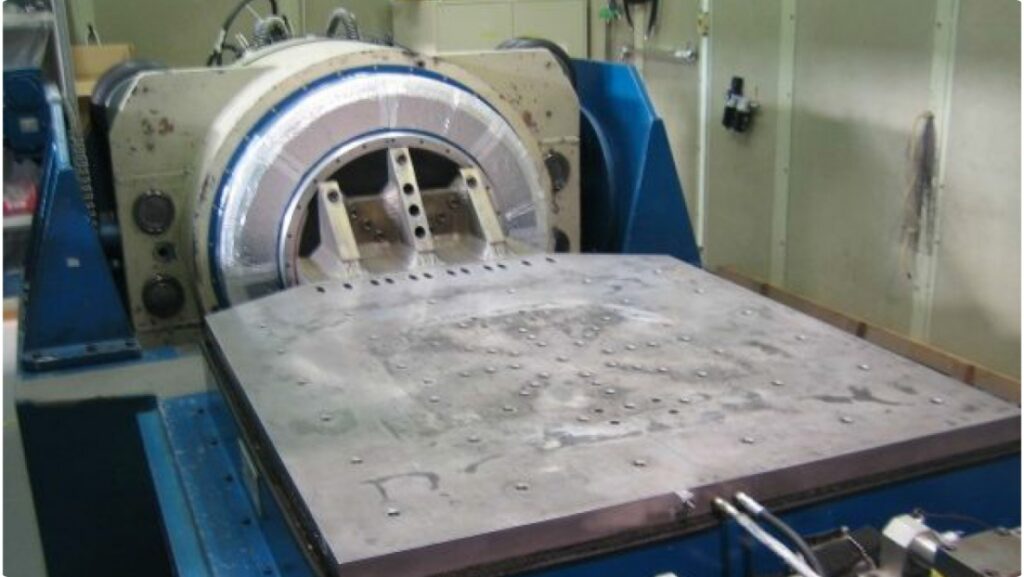

さいたま受託試験センター大型振動試験装置 EL-DMA-48DR/4022-45

スペック

対応試験振動(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力176 kN
ランダム加振力151 kN rms
ショック加振力353 kN
許容偏心モーメント垂直加振1000 N • m
水平加振ピッチング : 80 kN • m
ローリング : 40 kN • m
ヨーイング : 40 kN • m
周波数範囲1～2000 Hz
最大加速度980 m/s2
最大速度1.77 m/s
最大変位51 mm p-p
可動部質量122 kg
最大搭載質量1000 kg
加振テーブル径φ590 mm

関連試験治具・アタッチメント

水平テーブル・品番 : KST-1200/4022
・テーブル寸法 : 1.2×1.2 m
・上限周波数 : 2000 Hz
・質量 : 191 kg
・搭載質量 : 5000 kg
・ボルト呼び径 : M20

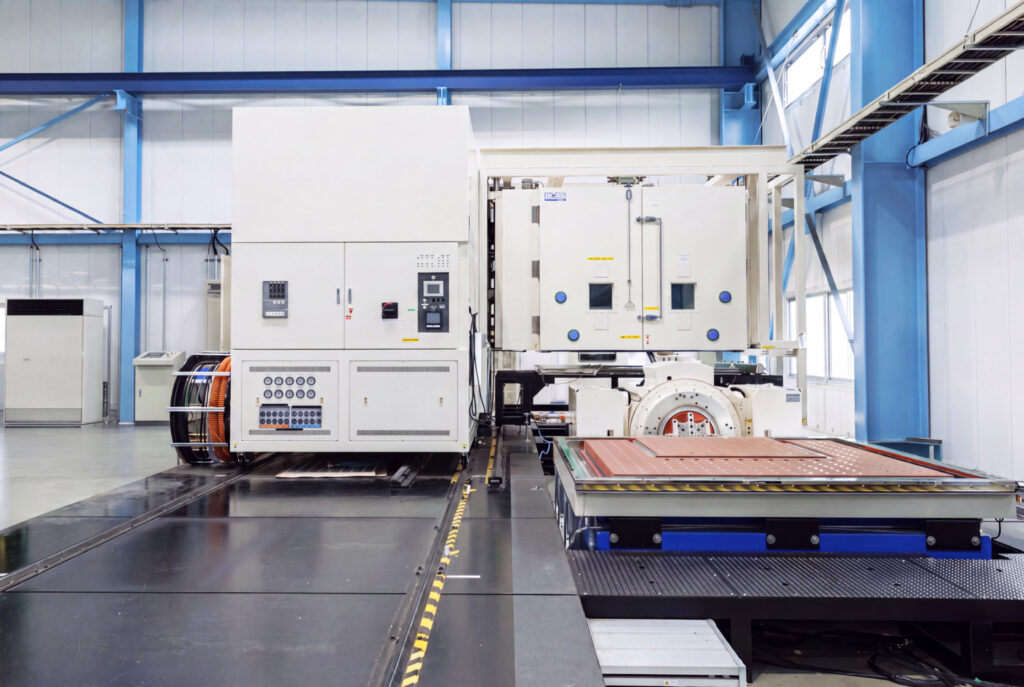

大型複合環境試験装置FC-125K/60 STB-200/120 VC-232DWMYS(42S)P3K-H/V
さいたま受託試験センター大型複合環境試験装置FC-125K/60 STB-200/120 VC-232DWMYS(42S)P3K-H/V

スペック

加振力サイン加振力100 kN
ランダム加振力80 kN
ショック加振力200 kN
許容偏心モーメント垂直加振1500 N • m
水平加振ピッチング : 9.2 kN • m
ローリング : —
ヨーイング : —
周波数範囲5～2000 Hz
最大加速度1000 m/s2
最大速度1.8 m/s
最大変位60 mm p-p
可動部質量100 kg
最大搭載質量1200 kg
加振テーブル径φ450 mm

関連試験治具・アタッチメント

水平テーブル・品番 : STB-200/120M-100K-C
・テーブル寸法 : 1.2×1.2 m
・上限周波数 : 1000 Hz
・質量 : 250 kg
・搭載質量 : 1200 kg
・ボルト呼び径 : M12
垂直テーブル①・品番 : VT-200M
・テーブル寸法 : 2.0×2.0 m
・上限周波数 : 200 Hz
・質量 : 600 kg
・ボルト呼び径 : M12
垂直テーブル②・品番 :VT-120M
・テーブル寸法 : 1.2×1.2 m
・上限周波数 : 500 Hz
・質量 : 225 kg
・ボルト呼び径 : M12
複合試験槽・品番 : VC-232DWMYS(42S)P3K-H/V
・槽内寸法 : W2300×H1800×D2300 mm
・温度範囲 : -55～+150 ℃
・湿度範囲 : 30～98% RH

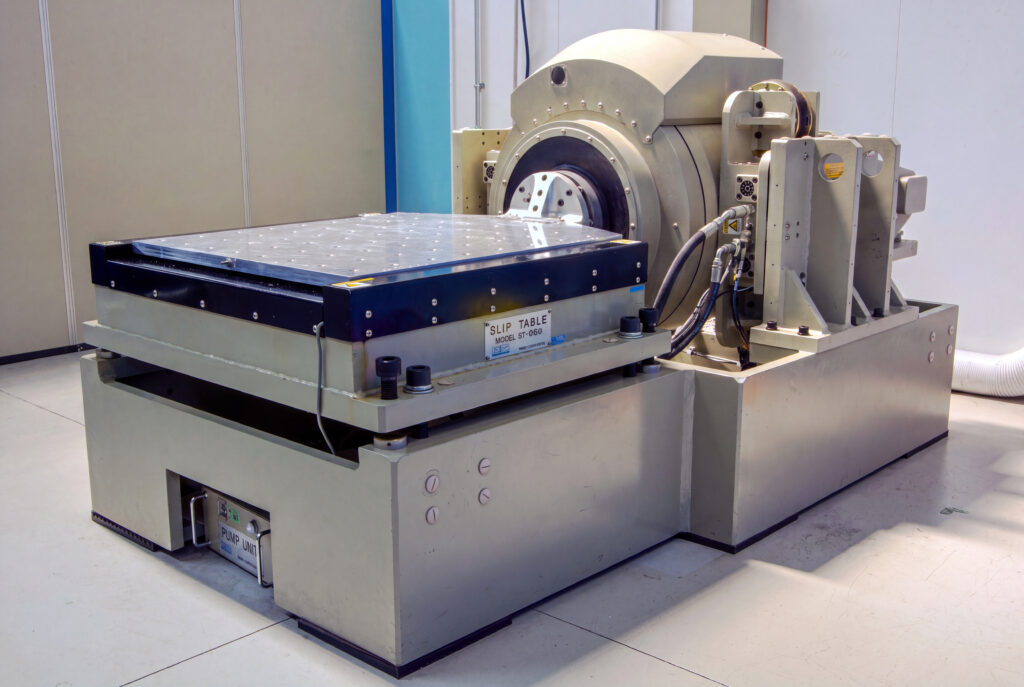

振動試験装置 F-26000BDH/LA26AW
さいたま受託試験センター振動試験装置 F-26000BDH/LA26AW

スペック

対応試験振動(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力26 kN
ランダム加振力20.8 kN
ショック加振力65 kN
許容偏心モーメント垂直加振700 N • m
水平加振ピッチング : 4 kN • m
ローリング : 2 kN • m
ヨーイング : 2 kN • m
周波数範囲5～2500 Hz
最大加速度980 m/s2
最大速度2.3 m/s
最大変位60 mm p-p
可動部質量26 kg
最大搭載質量400 kg
加振テーブル径270 mm

関連試験治具・アタッチメント

水平テーブル・品番 : ST-080
・テーブル寸法 : 0.8×0.8 m
・上限周波数 : 1700 Hz
・質量 : 64 kg
・搭載質量 : 600 kg
・ボルト呼び径 : M10
垂直テーブル①・品番 : VT-060
・テーブル寸法 : 0.6×0.6 m
・上限周波数 : 400 Hz
・質量 : 28 kg
・ボルト呼び径 : M10
垂直テーブル②・品番 : VT-080
・テーブル寸法 : 0.8×0.8 m
・上限周波数 : 200 Hz
・質量 : 52 kg
・ボルト呼び径 : M10

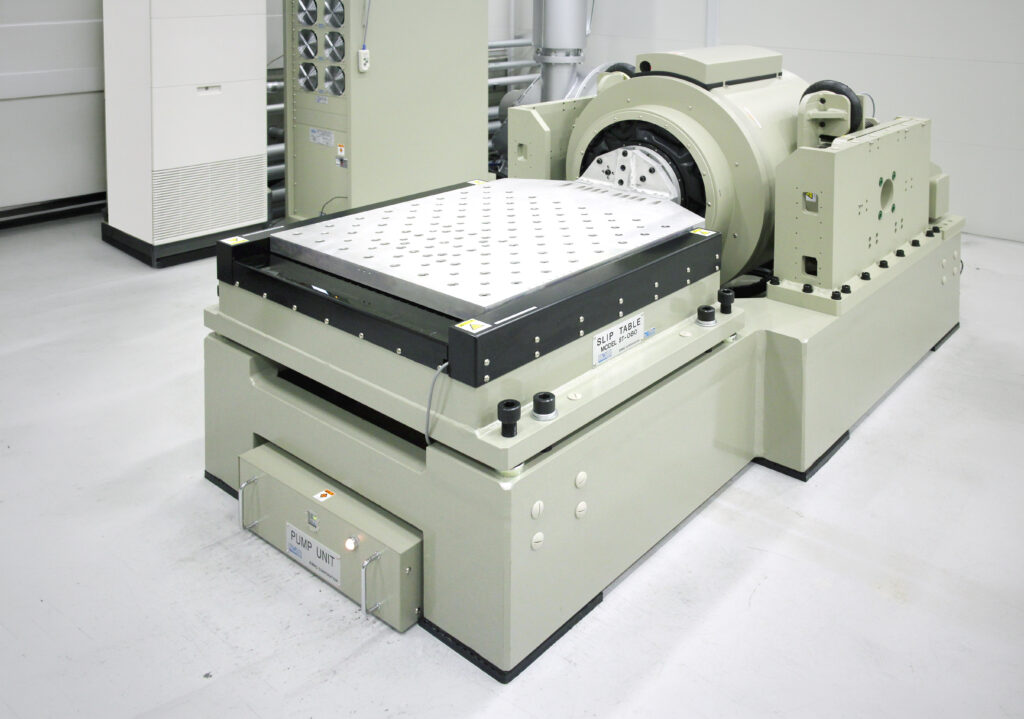

中型振動試験装置 F-33000BDH/LA36AW
さいたま受託試験センター中型振動試験装置 F-33000BDH/LA36AW

スペック

加振力サイン加振力33 kN
ランダム加振力26.4 kN rms
ショック加振力82.5 kN
許容偏心モーメント垂直加振900 N • m
水平加振—
周波数範囲5～2200 Hz
最大加速度1000 m/s2
最大速度2.0 m/s
最大変位60 mm p-p
可動部質量33 kg
最大搭載質量400 kg
加振テーブル径φ350 mm

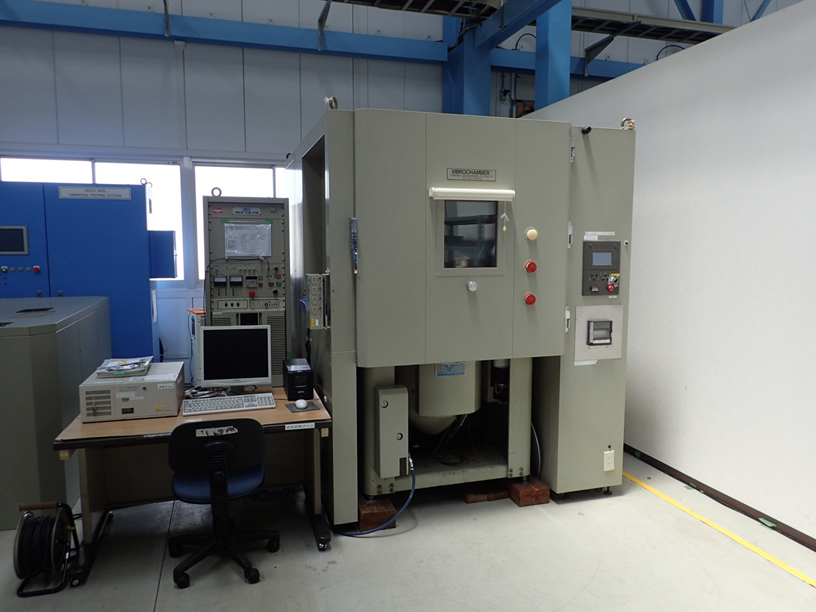

複合環境試験装置 F-16000BDH/LA16AW
さいたま受託試験センター複合環境試験装置 F-16000BDH/LA16AW

スペック

対応試験振動(垂直 • 水平)
温度(垂直 • 水平)
湿度(垂直 • 水平)
制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
加振力サイン加振力16 kN
ランダム加振力12.8 kN
ショック加振力40 kN
許容偏心モーメント垂直加振500 N • m
水平加振—
周波数範囲5～3000 Hz
最大加速度1067 m/s2
最大速度2.3 m/s
最大変位56 mm p-p
可動部質量15 kg
最大搭載質量200 kg
加振テーブル径φ230 mm

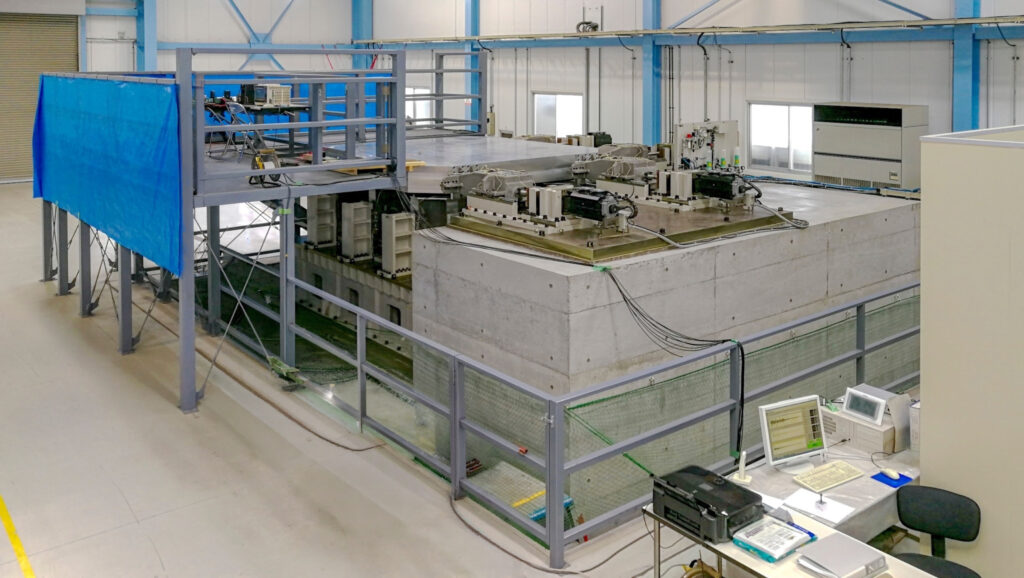

大型電気サーボ型3軸同時振動試験装置 VTS-600ES-3-300MOD
さいたま受託試験センター　大型電気サーボ型3軸同時振動試験装置 VTS-600ES-3-300MOD

スペック

対応試験振動(垂直 • 水平)
3軸同時振動
制御振動種類１軸：ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
３軸：ランダム、サイン、ショック制御、サインビート、任意波形制御
加振力1軸
XYZ
サイン加振力
(1～150Hz)		88.25 kN88.25 kN117.6 kN
ランダム加振力
(1～150Hz)		———
最大加速度
(1～150Hz)		27 m/s227 m/s227 m/s2
最大速度0.5 m/s0.5 m/s0.5 m/s
最大変位200 mm p-p200 mm p-p200 mm p-p
総可動部質量2500 kg
周波数範囲サイン1～150 Hz
最大搭載質量2000 kg
加振テーブル寸法2.8×2.8 m
ボルト呼び径M12

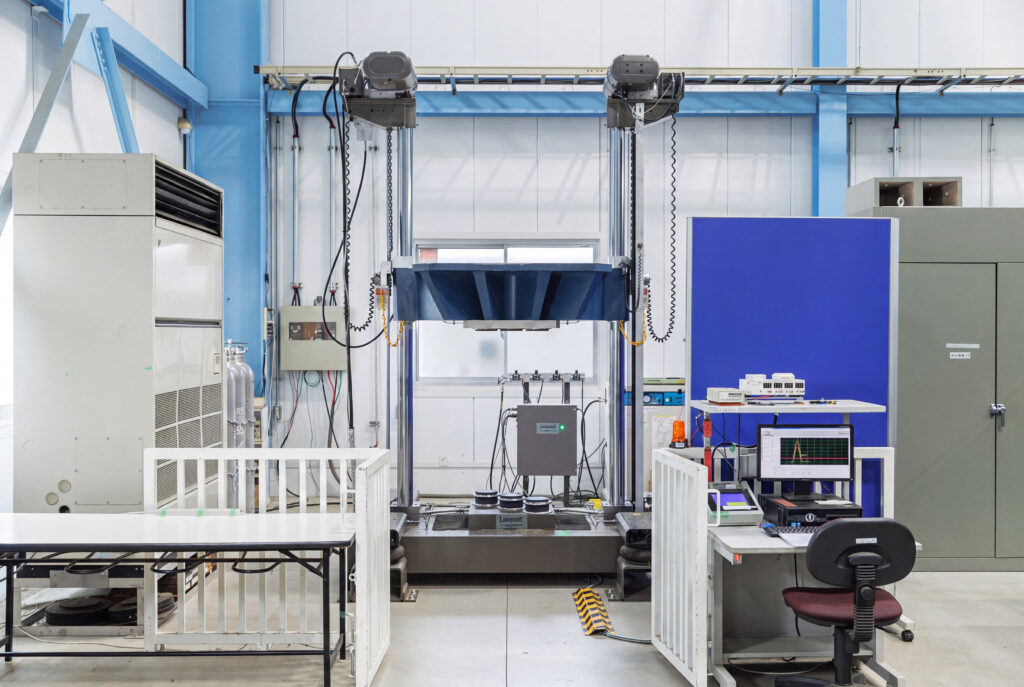

大型落下衝撃試験装置 Model 122
さいたま受託試験センター大型落下衝撃試験装置 Model 122

スペック

衝撃台最大積載質量1134 kg
テーブル寸法1.22×1.22 m
ボルト呼び径M12
衝撃方向垂直
パルス正弦半波
加速度ピーク値10～600 G
パルス幅2～60 ms
昇降方式ホイスト昇降方式
