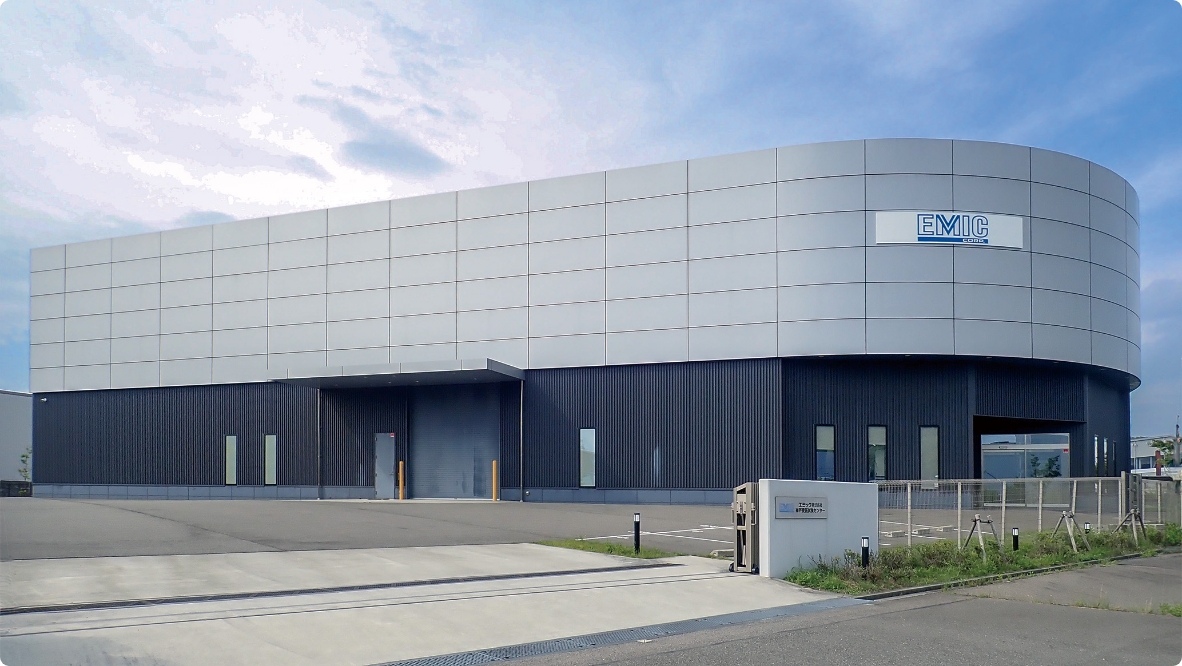

神戸受託試験センター
center
西日本のお客様に充実した受託試験サービスを提供するため開設。
神戸受託試験センターは、西日本のお客様に充実した受託試験サービスを提供するため西日本の自動車工業、重工業地域に対応する兵庫県神戸市に開設しました。国内最大級の最大加振力300kN 大型振動試験装置をはじめ、豊富な振動試験・複合環境試験装置の他、大型落下衝撃試験装置のほか、最大加振力300kN 振動試験装置、大型の水平垂直複合環境試験装置などの設備を有しています。そして、公開試験設備として、希少な大型落下衝撃試験装置を設備しています。
アクセス
神戸受託試験センター
〒651-2228
兵庫県神戸市西区見津が丘5 丁目2-13
神戸テクノ・ロジスティックパーク内
TEL : 078-915-8588
アクセス
- JR 山陽新幹線「新神戸駅」よりタクシーで約24分
- 山陽自動車道「神戸西I.C」より車で約3 分
- JR三ノ宮駅から高速バスで約30分
施設紹介

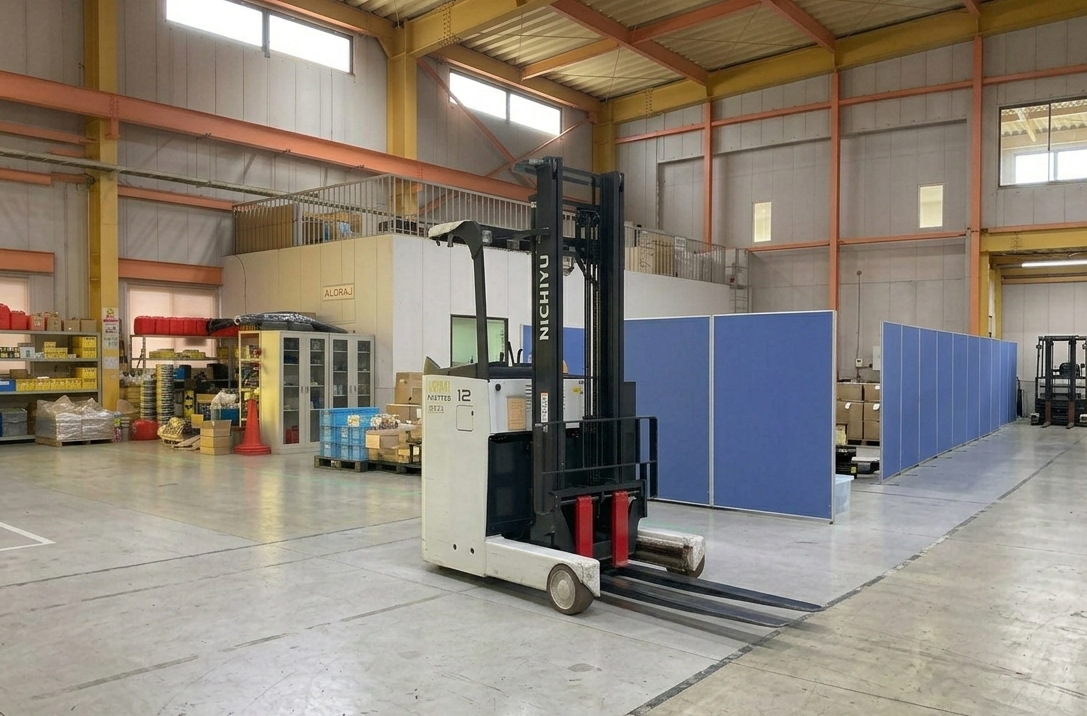

フォークリフト
ご昼食・ドリンクサービス

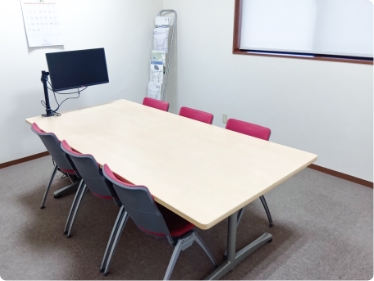

ミーティングルーム・その他
受託試験設備

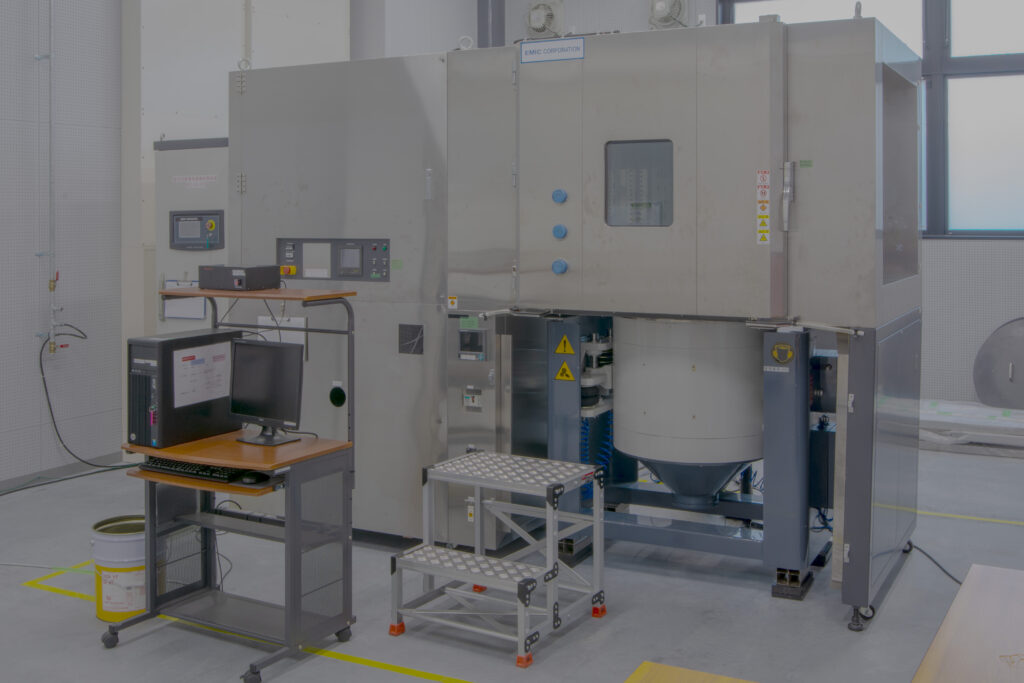

中型複合環境試験装置 NES-40-370 VC-102DAFXS(43S)P4
スペック
| 対応試験 | ・振動(垂直) ・温度(垂直) ・湿度(垂直) | |
|---|---|---|
| 制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 | |
| 加振力 | サイン加振力 | 40 kN |
| ランダム加振力 | 32 kN rms | |
| ショック加振力 | 80 kN | |
| 許容偏心モーメント | 垂直加振 | 500 N • m |
| 水平加振 | — | |
| 周波数範囲 | (1)～2800 Hz | |
| 最大加速度 | 1000 m/s2 | |
| 最大速度 | 2.0 m/s | |
| 最大変位 | 51 mm p-p | |
| 可動部質量 | 35 kg | |
| 最大搭載質量 | 500 kg | |
| 加振テーブル径 | φ370 mm | |
関連試験治具・アタッチメント
| 垂直テーブル | ・品番 : NVT0505 ・テーブル寸法 : 0.5×0.5 m ・上限周波数 : 2000 Hz ・質量 :25 kg ・ボルト呼び径 : M10 |
|---|---|
| 複合試験槽 | ・品番 : VC-102DAFXS(43S)P4 ・槽内寸法 : W1000×H1000×D1000 mm ・温度範囲 : -60～+180 ℃ ・湿度範囲 : 30～98% RH |

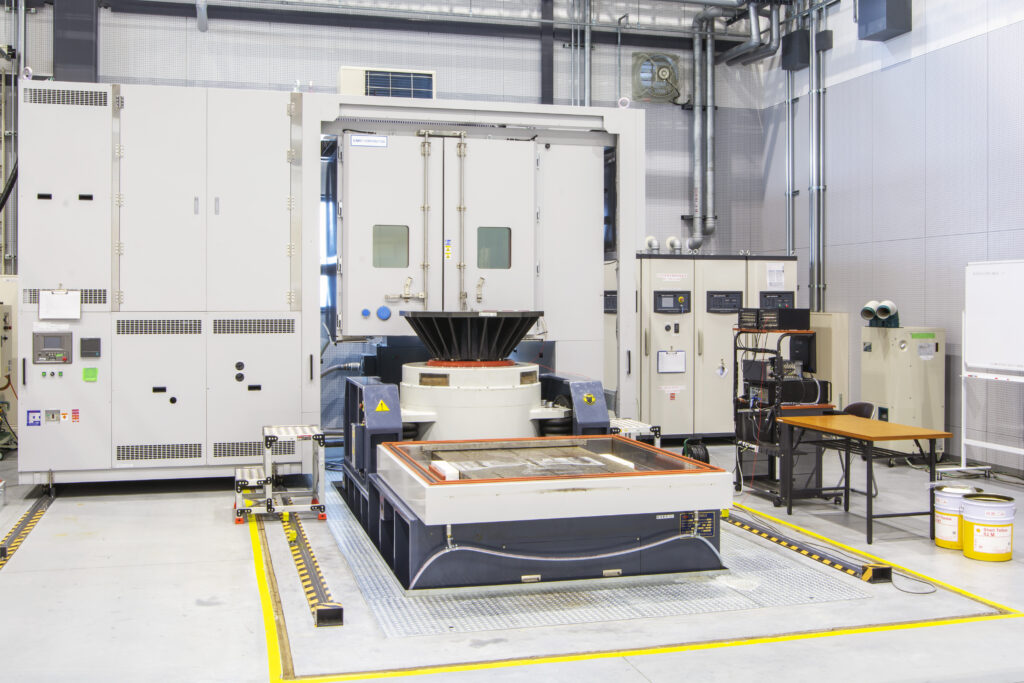

大型複合環境試験装置 NES-100LS3-550 NLTT1310 VC-152DWMY(53S)P3TH/V
スペック
| 対応試験 | ・振動(垂直) ・温度(垂直) ・湿度(垂直) | |
|---|---|---|
| 制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 | |
| 加振力 | サイン加振力 | 100 kN |
| ランダム加振力 | 80 kN rms | |
| ショック加振力 | 200 kN | |
| 許容偏心モーメント | 垂直加振 | 1500 N • m |
| 水平加振 | ピッチング : 75.6 kN • m ローリング : 58.5 kN • m ヨーイング : 5.9 kN • m | |
| 周波数範囲 | (1)～2500 Hz | |
| 最大加速度 | 1000 m/s2 | |
| 最大速度 | 2.0 m/s (衝撃 : 2.5m/s) | |
| 最大変位 | 76 mm p-p | |
| 可動部質量 | 90 kg | |
| 最大搭載質量 | 1000 kg | |
| 加振テーブル径 | φ550 mm | |
関連試験治具・アタッチメント
| 水平テーブル | ・品番 : NLTT1310 ・テーブル寸法 : 1.3×1.0 m ・上限周波数 : 2000 Hz ・質量 : 230 kg ・搭載質量 : 1000 kg ・ボルト呼び径 : M12 |
|---|---|
| 垂直テーブル① | ・品番 : NVT1010 ・テーブル寸法 : 1.0×1.0 m ・上限周波数 : 900 Hz ・質量 : 149 kg ・ボルト呼び径 : M12 |
| 垂直テーブル② | ・品番 : NVT1212 ・テーブル寸法 : 1.2×1.2 m ・上限周波数 : 500 Hz ・質量 : 194 kg ・ボルト呼び径 : M12 |
| 複合試験槽 | ・品番 : VC-152DWMY(53S)P3TH/V ・槽内寸法 : W1500×H1500×D1500 mm ・温度範囲 : -70～+180 ℃ ・湿度範囲 : 30～98% RH |

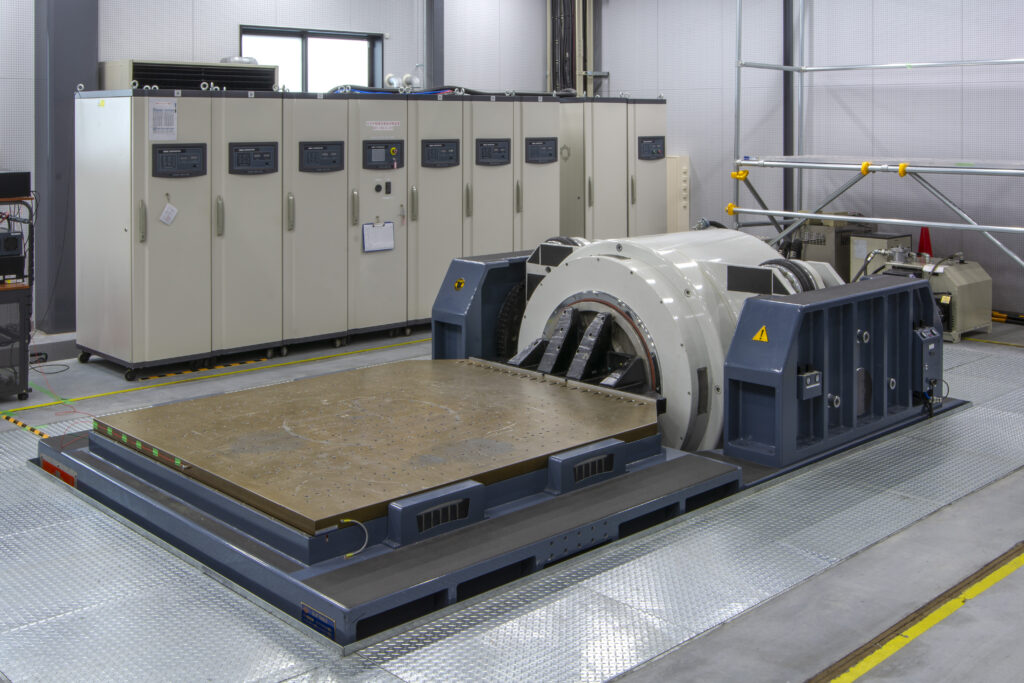

大型振動試験装置 NES-300LS3-870 NLTT2020
スペック
| 対応試験 | 振動(垂直・水平) | |
|---|---|---|
| 制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 | |
| 加振力 | サイン加振力 | 300 kN |
| ランダム加振力 | 240 kN rms | |
| ショック加振力 | 600 kN | |
| 許容偏心モーメント | 垂直加振 | 8000 N • m |
| 水平加振 | ピッチング : 346.5 kN • m ローリング : 337.5 kN • m ヨーイング : 16.7 kN • m | |
| 周波数範囲 | (1)～1700 Hz | |
| 最大加速度 | 1000 m/s2 | |
| 最大速度 | 2.0 m/s (衝撃 : 2.5m/s) | |
| 最大変位 | 76 mm p-p | |
| 可動部質量 | 300 kg | |
| 最大搭載質量 | 5000 kg | |
| 加振テーブル径 | φ870 mm | |
関連試験治具・アタッチメント
| 水平テーブル | ・品番 : NLTT2020 ・テーブル寸法 : 2.0×2.0 m ・上限周波数 : 1700 Hz ・質量 : 860 kg ・搭載質量 : 5000 kg ・ボルト呼び径 : M12 |
|---|---|
| 垂直テーブル | ・品番 : NVT1515 ・テーブル寸法 : 1.5×1.5 m ・上限周波数 : 500 Hz ・質量 : 374 kg ・ボルト呼び径 : M12 |

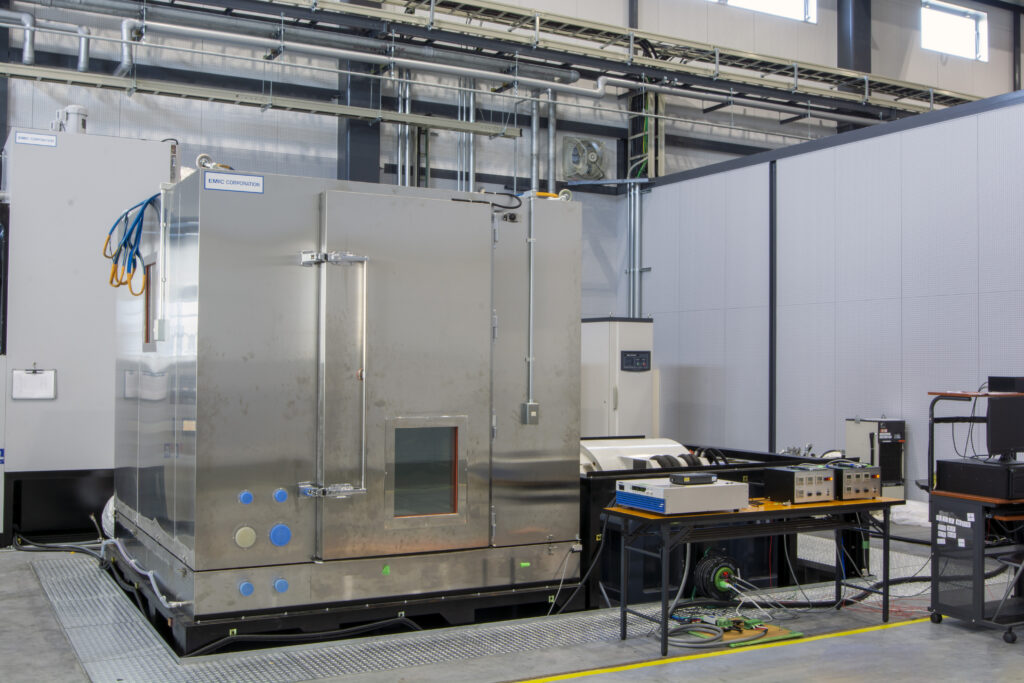

大型複合環境試験装置 NES-200-650 NLTT2020 VCU-202DWFY(43S)P4T
スペック
| 対応試験 | ・振動(垂直 • 水平) ・温度(垂直 • 水平) ・湿度(垂直 • 水平) | |
|---|---|---|
| 制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 | |
| 加振力 | サイン加振力 | 200 kN |
| ランダム加振力 | 160 kN rms | |
| ショック加振力 | 400 kN | |
| 許容偏心モーメント | 垂直加振 | 5000 N • m |
| 水平加振 | ピッチング : 346.5 kN • m ローリング : 337.5 kN • m ヨーイング : 16.7 kN • m | |
| 周波数範囲 | (1)～2100 Hz | |
| 最大加速度 | 1000 m/s2 | |
| 最大速度 | 2.0 m/s | |
| 最大変位 | 51 mm p-p | |
| 可動部質量 | 150 kg | |
| 最大搭載質量 | 1600 kg | |
| 加振テーブル径 | φ650 mm | |
関連試験治具・アタッチメント
| 水平テーブル | ・品番 : NLTT2020 ・テーブル寸法 : 2.0×2.0 m ・上限周波数 : 2000 Hz ・質量 : 742 kg ・搭載質量 : 5000 kg ・ボルト呼び径 : M12 |
|---|---|
| 垂直テーブル① | ・品番 : NVT1111 ・テーブル寸法 : 1.1×1.1 m ・上限周波数 : 700 Hz ・質量 : 142 kg ・ボルト呼び径 : M12 |
| 垂直テーブル② | ・品番 : NVT1515 ・テーブル寸法 : 1.5×1.5 m ・上限周波数 : 400 Hz ・質量 : 295 kg ・ボルト呼び径 : M12 |
| 複合試験槽 | ・品番 : VCU-202DWFY(43S)P4T ・槽内寸法 : W2000×H2000×D2300 mm ・温度範囲 : -60～+180 ℃ ・湿度範囲 : 30～98% RH |

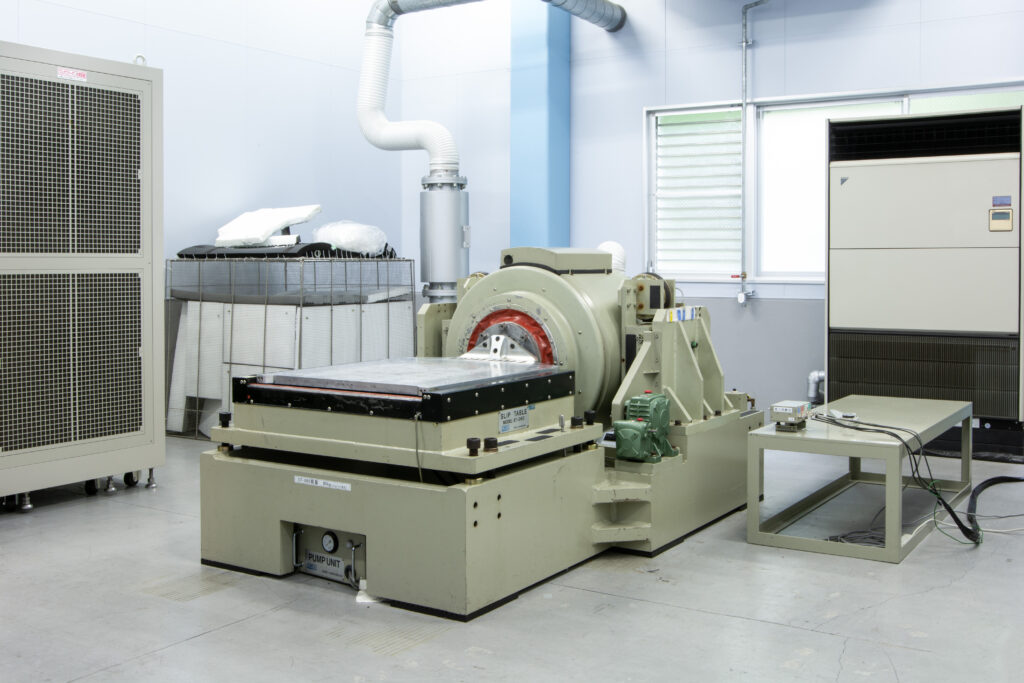

中型振動試験装置 F-35000BDH/LA
スペック
| 加振力 | サイン加振力 | 35 kN |
|---|---|---|
| ランダム加振力 | 24.5 kN rms | |
| ショック加振力 | 87.5 kN | |
| 許容偏心モーメント | 垂直加振 | 900 N • m |
| 水平加振 | ピッチング : 4 kN • m ローリング : 2 kN • m ヨーイング : 2 kN • m | |
| 周波数範囲 | (1)～2200 Hz | |
| 最大加速度 | 1000 m/s2 | |
| 最大速度 | 2.0 m/s | |
| 最大変位 | 60 mm p-p | |
| 可動部質量 | 34 kg | |
| 最大搭載質量 | 400 kg | |
| 加振テーブル径 | φ936 mm | |
関連試験治具・アタッチメント
| 水平テーブル | ・品番 : ST-080 ・テーブル寸法 : 0.8×0.8 m ・上限周波数 : 2000 Hz ・質量 : 80 kg ・搭載質量 : 600 kg ・ボルト呼び径 : M10 |
|---|

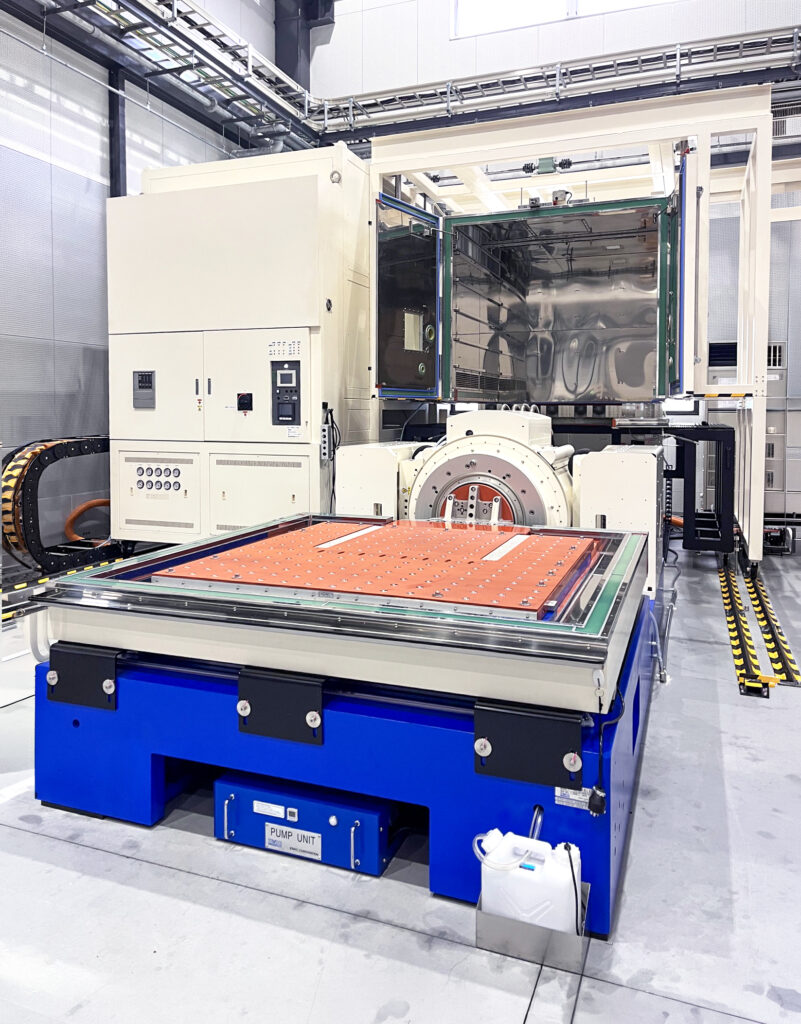

大型複合環境試験装置 FV-120K/100/Z09 VC-182DWMYS(42S)P3K-H/V
スペック
| 加振力 | サイン加振力 | 100 kN |
|---|---|---|
| ランダム加振力 | 100 kN rms | |
| ショック加振力 | 300 kN 6 or 11 ms 250 kn 15 or 25 ms | |
| 許容偏心モーメント | 垂直加振 | 1500 N • m 2100 N • ｍ VT-150M |
| 水平加振 | ピッチング : 15.7 kN • m STB-150M ピッチング : 2.7 kN • m STB-080M | |
| 周波数範囲 | (1)～2000 Hz | |
| 最大加速度 | 714 m/s2 サイン 980 m/s2 ショック | |
| 最大速度 | 1.8 m/s (衝撃 : 3.5m/s) | |
| 最大変位 | 100 mm p-p | |
| 可動部質量 | 140 kg | |
| 最大搭載質量 | 1000 kg | |
| 加振テーブル | 960 | |
関連試験治具・アタッチメント
| 水平テーブル | ・品番 : STB-150/080M ・テーブル寸法 : 0.8×0.8 m / 1.5×1.5 m ・上限周波数 : 200 Hz サイン / 1000 Hz ランダム ・質量 : 110 kg / 325 kg ・搭載質量 : 500 kg ・ボルト呼び径 : M12 |
|---|---|
| 垂直テーブル① | ・品番 :VT-150M-60 ・テーブル寸法 : 1.5×1.5 m ・上限周波数 : 300 Hz ・質量 : 370 kg ・ボルト呼び径 : M12 |
| 複合試験槽 | ・品番 : VC-182DWMYS(42S)P3K-H/V ・槽内寸法 : W1800×H1500×D1800 mm ・温度範囲 : -55～+150 ℃ ・湿度範囲 : 30～98% RH |

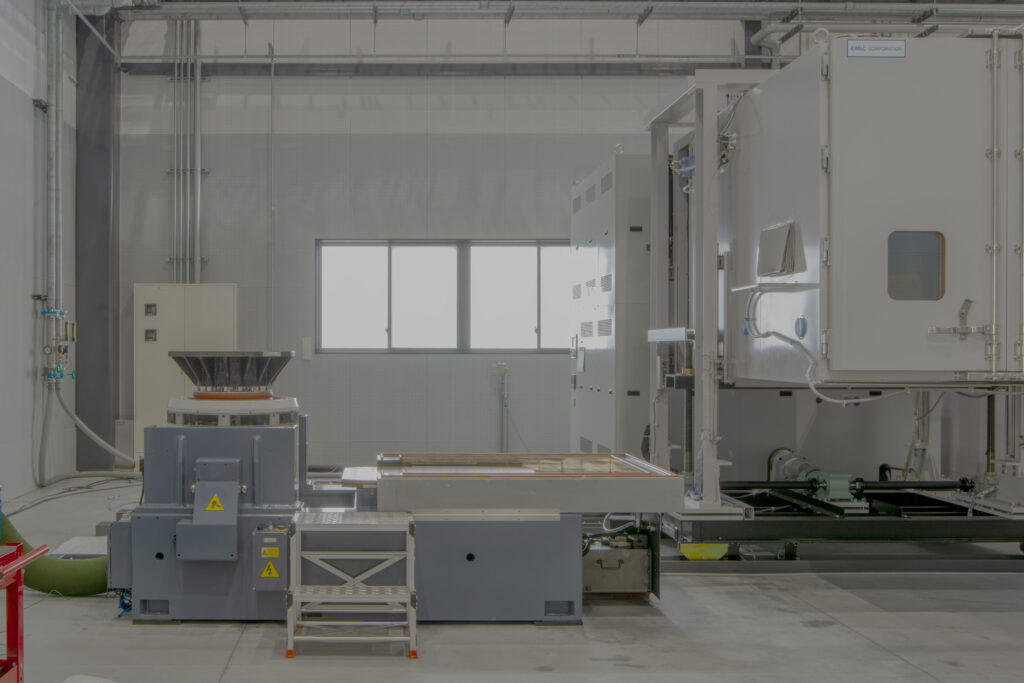

中型複合環境試験装置 NES-40LS4-445 NLT1007 VC-152DWMY(53S)P4TCL
スペック
| 対応試験 | ・振動(垂直 • 水平) ・温度(垂直 • 水平) ・湿度(垂直 • 水平) | |
|---|---|---|
| 制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 | |
| 加振力 | サイン加振力 | 40 kN |
| ランダム加振力 | 32 kN rms | |
| ショック加振力 | 80 kN | |
| 許容偏心モーメント | 垂直加振 | 500 N • m |
| 水平加振 | ピッチング : 14 kN • m ローリング : 10 kN • m ヨーイング : 0.2 kN • m | |
| 周波数範囲 | (1)～2600 Hz | |
| 最大加速度 | 900 m/s2 | |
| 最大速度 | 1.8 m/s | |
| 最大変位 | 100 mm p-p | |
| 可動部質量 | 45 kg | |
| 最大搭載質量 | 500 kg | |
| 加振テーブル径 | φ445 mm | |
関連試験治具・アタッチメント
| 水平テーブル | ・品番 : NLT1007 ・テーブル寸法 : 1.0×0.7 m ・上限周波数 : 2000 Hz ・質量 : 82 kg ・搭載質量 : 500 kg ・ボルト呼び径 : M10 |
|---|---|
| 垂直テーブル① | ・品番 : NVT0707 ・テーブル寸法 : 0.7×0.7 m ・上限周波数 : 1700 Hz ・質量 : 45 kg ・ボルト呼び径 : M10 |
| 垂直テーブル② | ・品番 : NVT0606 ・テーブル寸法 : 0.6×0.6 m ・上限周波数 : 2000 Hz ・質量 : 39 kg ・ボルト呼び径 : M10 |
| 複合試験槽 | ・品番 : VC-152DWMY(53S)P4TCL ・槽内寸法 : W1500×H1500×D1620 mm ・温度範囲 : -70～＋180 ℃ ・湿度範囲 : 20～98% RH |

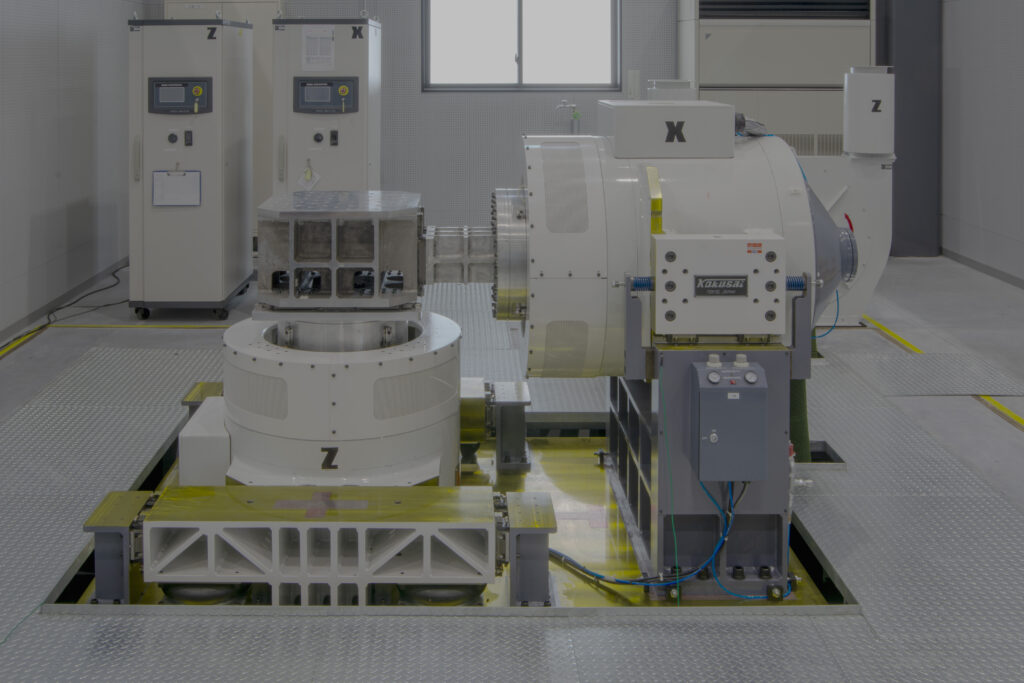

中型2軸動電式振動試験装置 VTS-60ES-2sim-6-25
スペック
| 対応試験 | 振動(垂直 • 水平) 温度(垂直 • 水平) 湿度(垂直 • 水平) | ||
|---|---|---|---|
| 制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 | ||
| 2軸 | 1軸 | ||
| 加振力 | サイン加振力 | 51 kN | 60 kN |
| ランダム加振力 | 40 kN rms | 48 kN rms | |
| 許容偏心モーメント | 垂直加振 | 5.44 N • m | 5.44 N • m |
| 水平加振 | ピッチング : 5.44 kN • m ローリング : 5.44 kN • m ヨーイング : 5.44 kN • m | ピッチング : 5.44 kN • m ローリング : 5.44 kN • m ヨーイング : 5.44 kN • m | |
| 周波数範囲 | 5～2000 Hz | ||
| 最大加速度 | 176.51 m/s2 (18G) | 196.13 m/s2 (20G) | |
| 最大速度 | 1.5 m/s | 1.5 m/s | |
| 最大変位 | 51 mm p-p | 51 mm p-p | |
| 可動部質量 | 290 kg | ||
| 最大搭載質量 | 400 kg | ||
| 加振テーブル径 | 0.6×0.6 m | ||
関連試験治具・アタッチメント

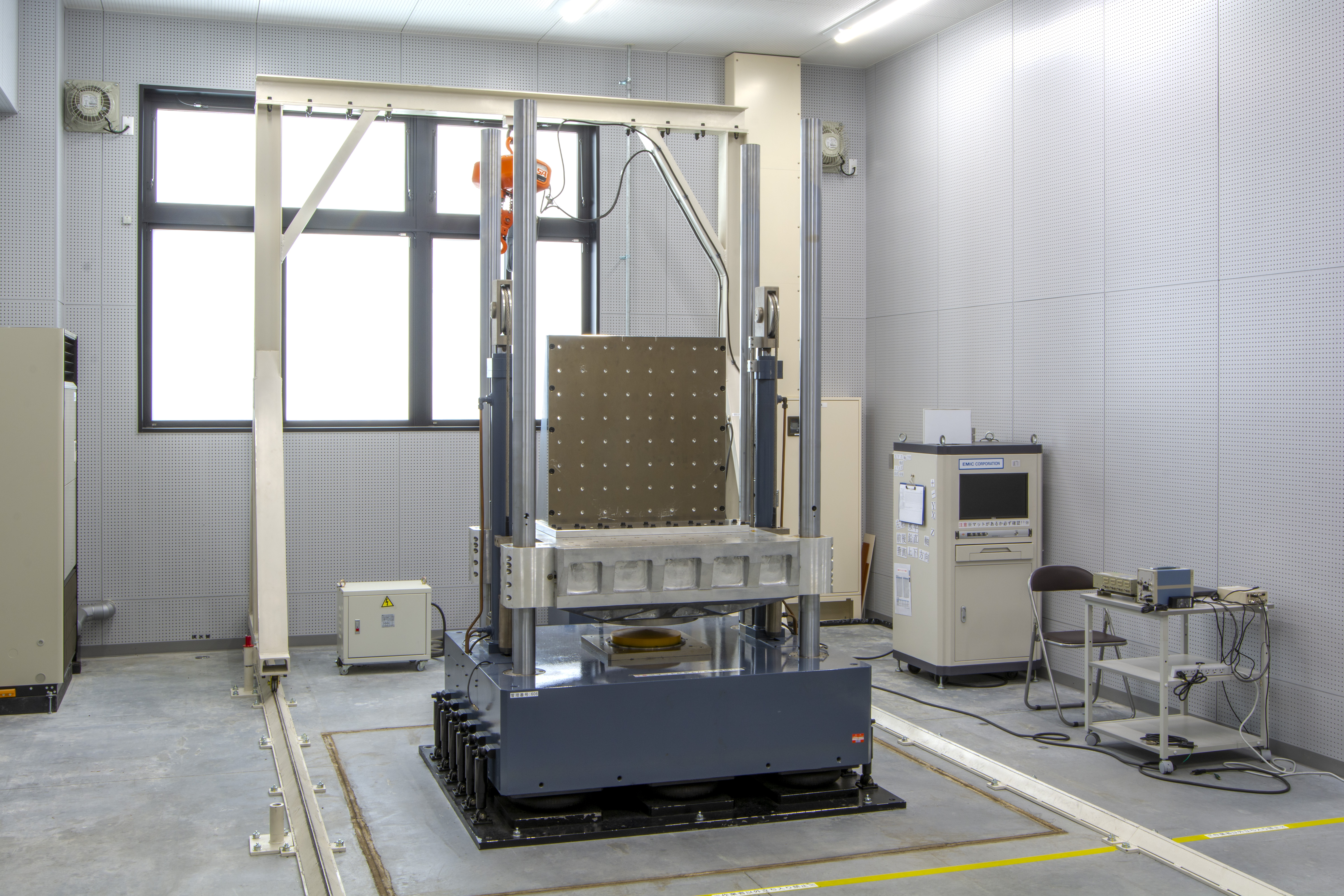

中型落下衝撃試験装置 NSY10-1000
スペック
| 対応試験 | 落下衝撃 | |
|---|---|---|
| 制御振動種類 | 最大積載質量 | 1000 kg |
| テーブル寸法 | 1.0×1.0 m | |
| ボルト呼び径 | M12 | |
| 衝撃方向 | 垂直 | |
| 昇降方式 | 油圧昇降方式 | |
